帶電電纜識別儀使用中不正常現象的解析

　　帶電電纜識別儀使用過程中幾種不正常現象的解析:帶電電纜識別儀由信號發生器和接收鉗信號檢測器及指示表三部分組成，信號發生器主要產生特殊的脈沖調制信號，通過輸出線加至停止運行的被測電纜上，用接收鉗在現場尋找被測電纜，當接收鉗檢測器測到施加在電纜上特殊信號時，信號檢測器上電表指針與施加信號頻率同步擺動，而其它電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜。

　　帶電電纜識別儀在使用過程中，有幾種常見的不正常現象，比方說：

　　>>、現象：工作正常，輸出電流表有指示，探測器無信號。
　　原因：探測器電池無電。
　　處理：更換探測器9V電池。

　　>>、現象：工作正常，輸出電流表指示很小，探測器信號很小。
　　原因：回路電阻比較大。
　　分析：仔細檢查接線是否有誤，終、始端接線點是否氧化，造成接觸電阻大。
　　處理：按操作步驟正確接線，將接觸點氧化物刮干凈。

　　>>、現象：工作正常，輸出電流表無指示，探測器無信號。
　　原因：沒有構成回路，或回路電阻很大。
　　分析：電纜一端沒有系統地，或系統地接地電阻很大。
　　處理：將“輸出A”接至無故障芯線，“輸出B”接至電纜外殼，將探測器置于“增益II”，由于正負磁場部分抵消，接收信號很弱，需仔細區別。

　　>>、現象：電源無指示。
　　原因：電源保險熔斷。
　　處理：電源插座下半部保險盒抽出，更換10A保險管。

　　如遇以上情況以外現象，應及時與廠家取得，或送廠方維修。請用戶在沒有一定認知基礎上，切不可自行拆卸。

下面我將這幾項功能詳細介紹一下判斷帶電電纜和不帶電電纜識別。

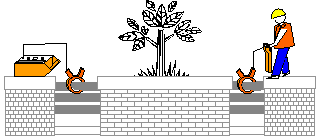

>>、  帶電電纜的尋徑：

　　將發射機通過耦合鉗卡在電纜上，發射機的發射信號就可耦合到電纜上（無論運行電纜，還是停電電纜）。通過電纜識別儀接收機我們就可找到電纜的地下走向并尋測出電纜的出處。

>>、帶電電纜的識別：（與人們習慣理解有差別）

　　將發射機通過發射鉗卡在電纜上，在另一端的電纜的暴露處用接收鉗連接接收機。此時根據信號就可判斷哪一根為加信號電纜。（此方法需多配一把特制接收鉗）。

>>、  尋測50Hz信號：

　　由于DTY-2000具有尋測50Hz信號功能，這一功能大大加強了判斷功能，我們可以用接收機挨個判斷電纜群中的帶有50Hz信號的電纜（帶50Hz信號電纜不一定為運行電纜）。

  通過上述3種方法綜合判斷，我們就很容易判斷帶電電纜和不帶電電纜。
