電纜識別儀使用說明書【圖文詳解】

| 作者：陜西意聯電氣 | 標簽：電纜識別儀

　　電纜識別儀，做為電力電纜檢測儀器的一種重要儀器，現在的用途已經越來越廣。在電纜溝中有多根電纜的情況下，要識別其中某一根特定的停電電纜，對這根電纜進行標定、移動，或者截?cái)嗍┕�，電纜溝其它電纜帶電運行，就要用到電纜識別儀，進行電纜確定識別。

本文介紹的這款電纜識別儀，是參照進口電纜識別儀研制的電纜識別儀，經過多年的使用改進，除了外觀不如進口儀器，儀器性能已經非常穩定，不比進口儀器遜色，但是價格遠遠低于進口儀器，在市場上的保有量也較高。

面是電纜識別儀的整機圖：

電纜識別儀

電纜識別儀使用說明書：
電纜識別儀，是用于將某一特定電纜，從一束電纜中識別出來的專用儀器。整個儀器裝在鋁合金箱內，由一個信號發射機主機，一個傳感器、接收機及連線等構成。

　　工作原理簡介：為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被專用接收機接收，利用這一特性便能識別出要找的電纜。

　　該儀器按下述原理工作：發射機將周期性的單極性電壓脈沖，輸入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜。該系統設計成返回電流不從同一電纜中返回，從大地返回，輸入電纜中的脈沖電流的方向，可做為明顯的識別標準，流出去的電流僅從這一根電纜中通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反。除了電流方向這一實際差異外，電流幅度也是一識別特征，流出去的電流僅通過一根電纜,而返回電流可通過幾根電纜,這意味著流出去的電流，比流過其它電纜，以及通過大地返回電流，要大的多。

　　接收機的任務，是探測流過電纜電流方向，以及電流的大小。為達到這一目的，電流傳感器被用作接收傳感器，傳感器鉗住被測電纜，電流流過電纜產生的磁場，在傳感器的線圈中感應出電壓，該電壓極性，由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性，對一束電纜中所有電纜進行測試時，傳感器都采取相同的方向。傳感器線圈中感應的電壓，在表頭中顯示出來，如果傳感器按上述方式連接，指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向一邊偏，這根就是要找的電纜。所有其它電纜，只流過返回電流，指針向另一邊偏、或無脈動電流，指針不偏轉。接收機上的放大調節器可調整信號強度。

儀器外型及功能介紹

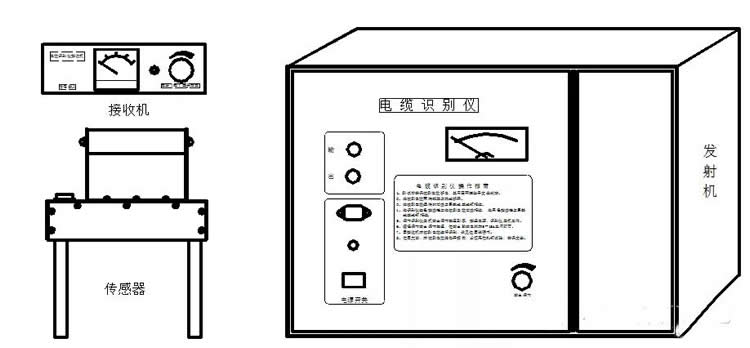

識別儀主機及接收機外型如圖1所示

識別儀主機及接收機外型

圖1　識別儀外型及功能圖

主機外型尺寸：370mm×270mm×210mm
接收機外型尺寸：170mm×60mm×140mm
識別儀主機各部分功能如下：
　1.電源開關：控制整機電源通斷。
　2.電源輸入插座：用儀器所配專用電源線，輸入50HZ、220V交流電源。儀器使用時，應獨立使用三孔電源插座，插座接地線就近直接接地。
　3.保險座：儀器使用10A保險芯，損壞時應換同規格保險芯。
　4.黑接線柱：測試時，用配套黑色測試線（Ф4插頭）插入此插孔，另一端測試夾接系統地。
　5.紅接線柱：測試時，用配套紅色測試線（Ф4插頭）插入此插孔，另一端測試夾接被測電纜芯線。
　6.表頭：指示輸出電流大小。
　7.輸出調節：用于調整主機電流大小，使用時根據測試電纜長短及接收器指示大小適當調節。順時針旋轉輸出電流增大。

接收機各部分功能如下：
　1. 電源開關：接收機電源接通與關斷。
　2. 幅度調節：順時針旋轉，接收機電表指示值增大，逆時針旋轉，指示值變小。
　3. 表頭：指示輸入信號幅度大小與極性。
　4. 電源指示燈：電源開關接通時，指示燈亮。

工作方法

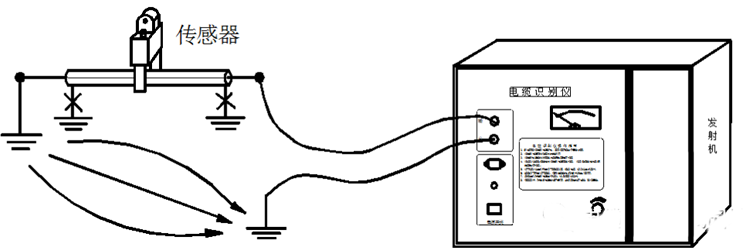

　　電纜識別儀發射機（主機），由220V交流電源供電，它對已斷電的、要識別的電纜，加上固定周期的、單極性的直流脈沖信號。發射機輸出線連在電纜芯線，以及接地點或地釘上，該電纜線鎧裝與大地?cái)嚅_，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流，它可由識別儀接收機上的表頭讀出，電流大小由環路電阻決定，環路電阻應盡可能小。識別儀接線圖如圖2所示

　　注意：現場使用時，若接地電阻過小，發射機在輸出調節旋鈕反時鐘旋到零位時，輸出電流也會很大，發射機內保護電路動作（表現為表頭有很小的快速擺動），這時可以將隨機配的1歐姆20W大功率電阻串接在發射機回路中。

圖2　　識別儀接線圖

　　發射機與接收機開始正常工作后，傳感器線圈中感應的電壓，在接收機表頭中顯示出來，表頭指針擺動方向可顯示電流方向，即只有電流流出的這根電纜，指針偏轉并且擺幅較大，這根就是要找的電纜。所有其它電纜，只流過返回電流，指針向反方向偏轉，并且擺幅極小。接收機上的輸出調節旋鈕可調整信號強度。
　1. 儀器供電
　　電纜識別儀主機，由交流220V供電，接收機由一節9V電池供電、電池裝在接收機后蓋內。擰開后蓋兩側螺絲、可更換電池。
　2. 傳感器
　　傳感器是一電流變換器，鉗口內部尺寸為120mm。當電流流過測試電纜，在傳感器內感應出電壓，電壓幅度由電流強度決定，其極性由電流方向決定。
　3. 安全測試
　　一定要進行以下安全測試，以避免造成人員傷亡或損壞電纜識別儀及其它設備。使用電纜識別儀時，要對被測電纜進行帶電檢查，并確保該電纜處于無電狀態。
將儀器接入被測電纜前，要對其附近末加保護的儀器，或電纜進行安全檢查，并將這些帶電部分，用絕緣材料進行安全保護。

準備測試
1. 主機準備
連接：
（1）在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。
（2）發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線，或幾根芯線連到一起。將黑色夾子與地釘相連。
（3）將電纜遠端的芯線與地釘相連。
（4）將電纜兩端的鎧裝與地線斷開。
（5）將電源線插入電源插座。
開機：
（1）逆時針方向調節輸出旋鈕到零。
（2）打開主機電源開關，對主機供電。
（3）緩慢調節輸出旋鈕，主機開始間斷向電纜發出脈動直流信號，使輸出脈動電流信號為3－10A之間即可。
2. 接收機準備
（1）接通接收機電源，紅色發光二極管亮。
（2）緩慢調節靈敏度旋鈕，使電表開始指示。
（3）注意傳感器插入電纜的方向，及接收機表頭擺動幅度的大小。
五、測試
1.設置測試回路
為保證儀器的正常使用，應注意設置測試回路。

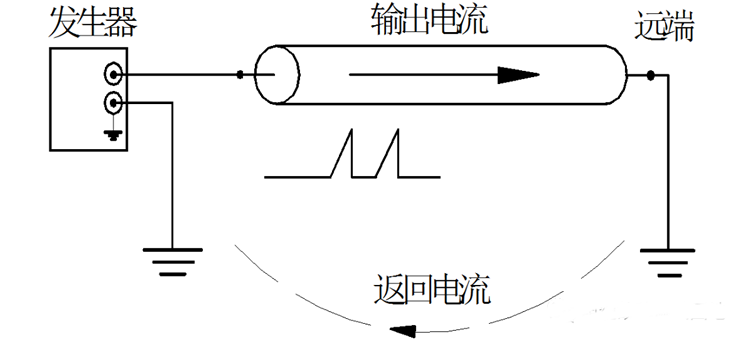

將紅色輸出插孔與要識別的電纜的芯線相連，將黑色輸出插孔與地相連，將電纜芯線在遠端與地相連。如圖3所示

圖3　基本電路

輸出電流在電纜線中沿箭頭方向流向遠端，通過大地返回發生器，將被識別電纜的所有芯線連到一起，能得到較清楚的信號。

2.儀器校準
　　校準接收機時，要在始端處，用傳感器卡住電纜（接近發射機），然后從0開始調整接收機的輸出幅度，直到表頭顯示讀數為4－6格，如果接收機過載，儀表指示過大，此時應減小輸出幅度。然后在需要檢測處，用相同的接收靈敏度進行檢測，用傳感器將每一根電纜都卡一遍，當卡住需要識別的電纜時，接收機表頭顯示讀數為4-6格，且向同一方向偏擺。
所有其它電纜要么沒有讀數，要么讀數極小且電流方向相反，即向另一方向偏擺。

3.測試實例
實例1

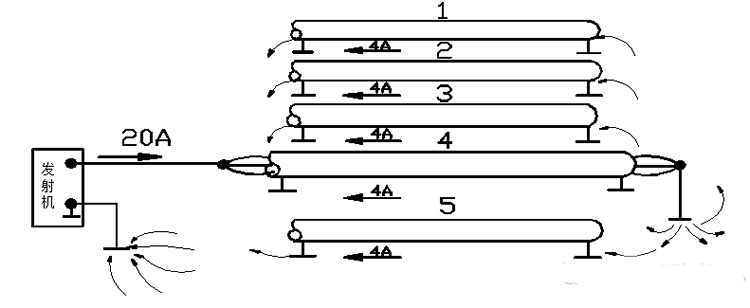

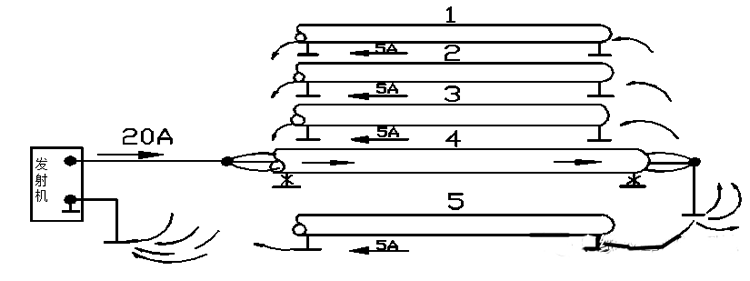

由于電纜屏蔽層通常與地相連，如果電纜束中，其它電纜也接到公共地上，發生器上黑色輸出插孔可連到公共地上，返回電流在幾根電纜屏蔽層進行分配，將返回電流分成許多支流，意味著被識別電纜的差值電流較大，有用信號較清楚，“差值”的意思是輸出電流和其分得的返回電流在同一通道內。如圖4所示，圖4中有5根電纜，4號電纜是我們需要識別的，要識別的電纜中“輸出電流”為20A。假設返回電流在所有電纜的屏蔽層中平均分配，在要測的電纜中應有4A的返回電流，要識別的電纜中的差值為：20A（輸出）－4A（返回）＝16A（差值）　
