智能高低壓【電纜識別儀】使用操作方法
| 作者：陜西意聯電氣 | 標簽： 電纜識別儀

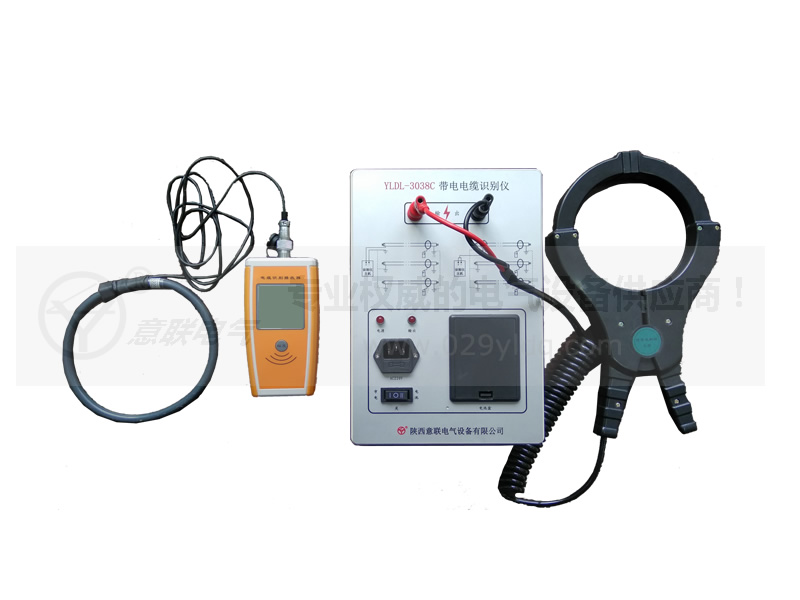

智能高低壓電纜識別儀使用操作方法：
a．為保證儀器及人身安全，加電之前必須將發射機面板右下側的保護接地柱可靠地用地線接到系統地上（或電源線的零線上）。
b．將被識別電纜始端的接地線與系統地斷開，并在終端將其中的芯線接地。
c．將發射機面板上的輸出紅接線柱（＋）接至被識別電纜的芯線（或電纜的地線）。輸出接線柱的黑柱（－）接系統地，輸出調節旋鈕左旋至zui小位。
d．將識別儀發射機的“⊥”保護接地柱必須接到系統地上，也可以接到電源的零線上（否則儀器不能正常啟動）。
e．將發射機的電源線插入電源插座。此時如果聽到發射機箱內發出“卡嗒”一聲響，且面板上的“錯相指示”燈不亮，表示電源相序正確，便可接通電源開關。如電源線插入電源插座后“錯相指示”燈不斷閃亮，也未聽到機內繼電器發出的“卡嗒”聲，說明輸入電源錯相，此時無法啟動電源開關。應將電源插頭拔出旋轉180°再插入，接著聽得“卡嗒”一聲，同時面板上“錯相指示”燈滅，即可接通電源開關。
f．接通發射機的電源后，逐漸右旋（順時針）“輸出調節”旋鈕，觀察電壓表指示。一般情況下，表針擺動滿度的1/2－1/3即可（電壓表指示是擺動的）。根據個人習慣，可以按“頻率轉換”鍵，改變輸出信號的脈動頻率（重復頻率）。此脈動頻率的變化由電流表監看。
g．待接收機電流表歸到零位后（此過程約需半分鐘），將識別儀接收機的卡鉗卡在被識別電纜的地線（或芯線）的聯線，調節“靈敏度”旋鈕，應觀察到電流表指針呈與發射機電表指針規律性一致的周期性擺動。說明識別系統正常。此時可攜接收機至測試現場。
h．在測試現場，用接收機卡鉗逐條卡住電纜束中的各條電纜。當卡住某條電纜、接收機電流表呈周期性擺動，此電纜即為要尋找的電纜。而卡及別的電纜，電流表無反應，或指針擺動極小。
i．有時，在現場出現接收機相鄰數條電纜上均有信號擺動，但其中一條擺幅zui大。此時可將接收機靠在擺幅較小電纜上，調節接收機靈敏度旋鈕使其擺動不明顯。如此多次調節，直至只有一條電纜上電流表有擺動。此電纜即為加了信號的要識別的電纜。
g．識別工作完成后，如果對該電纜實施鋸斷、連接工藝。以防萬一，在動鋸之前zui好用一鐵釘釘入該電纜，證明該電纜確認不帶電時方可施工。
智能高低壓電纜識別儀注意事項：
a．每次啟動發射機之前。必須將發射機的“輸出調節”旋鈕左旋至零位。
b．保證人身安全及儀器安全，啟動發射機電源之前，必須保證“保護接地柱”可靠接到系統地上。
c．儀器發生故障，應請專業維修人員檢修，或送廠家返修，以防故障擴大。
d．有的供電系統各級變電站均裝有漏電保護裝置。在此情況下，本識別儀將無法接入電纜源（現象為一接上電源插頭，漏電保護即刻動作，切斷系統電源）。為使儀器在此條件下也能正常工作，須使用220V/220V電源隔離變壓器（>500W）,或配用本廠生產的電源適配器。或暫時斷開漏電保護裝置，待電纜識別工作完成后再行恢復漏電保護功能。
