【地下管線探測儀】工作原理
| 作者：陜西意聯電氣 | 標簽： 地下管線探測儀
A、應用范圍
地下管線探測儀工作原理全頻管線探測儀是專業管線探測、管線管理與維護、市政規劃建設、供電單位、動土施工等設計地下管線的單位探測輸油（氣）管道、給水、排水、燃?xì)狻崃Α⒐I(yè)等各種管道以及電力、電信等各類電纜的理想設備，是管線儀更新?lián)Q代的佳選擇。
B、特點
采用DSP處理器，運算速度快，精度更高
帶有導向功能指標管線走向，定位更快
采用10W寬頻發射機，適應各種環境的探測
接收機和發射機都采用鋰電池組供電，節能環保。
C、工作原理
全頻地下管線探測儀采用電磁探測地下管線，通過發射機對金屬管線施加信號，在金屬管線中生成管線電流并在管線周圍產生二次磁場，通過接收機在地面測定管線的二次磁場，從而準確地確定管線的位置，埋深、走向、路徑和信號電流強度。
D、發射機的技術參數
功能：對管線施加特定頻率的定位信號
輸出模式：感應模式、直連模式、夾鉗模式
工作頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz
不同模式的頻率配置：
感應模式：65KHz、83KHz
直連模式：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz
夾鉗模式：33KHz
zui大輸出功率：10W
zui大輸出電壓：60V
電大輸出電流：1A
電源：雙電源，鋰電池組（節能環保）
連續工作時間： 1Ｗ 12小時
5W 8小時
10Ｗ 5小時
重量：2.6Kg
環境溫度：-20℃-50℃
質量標準：ISO9001：2008
五、接收機技術參數
用途：地下管線和電纜定位（可測量地下管線位置、走向、深度、電流）
定位模式：
峰值模式：使用兩個水平線圈
寬峰模式：使用一個水平線圈
谷值模式：使用一個垂直線圈，具有左右導向功能
接收頻率：50Hz、100Hz、無線電、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz
增益控制：自動增益，增益范圍0-100dB
定位精度：深度的5%（深度范圍0-3m）
深度的10%（深度范圍＞3m）
電流測量精度：≤實際電流的5%
測量范圍：0-6m
電源：鋰電池組（節能環保）
工作時間：平均工作時間8小時
重量：1.8Kg
環境溫度：-20℃-50℃
E、標準配置

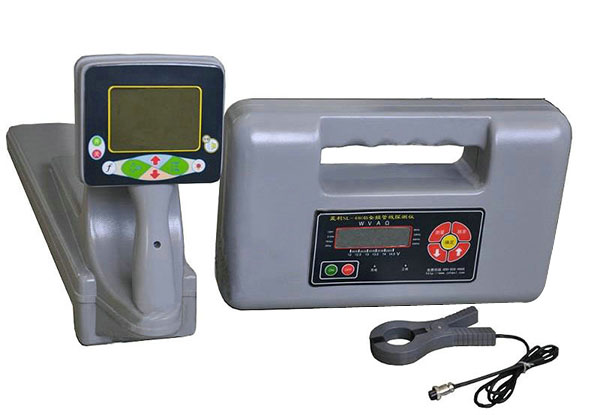

10W寬頻大功率發射機，全頻接收機、夾鉗、直連線、接地棒、發射機充電器、接收機充電器、包裝箱、使用手冊。
