高壓電纜故障測試儀_生產廠家_價格
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
意聯電氣是專業生產
電纜故障測試儀，電纜故障檢測儀，的生產廠家,價格多錢可以商談，產品選型豐富,專業電測10年,找
電纜故障測試儀，電纜故障檢測儀,選意聯電氣,打造電測精品。

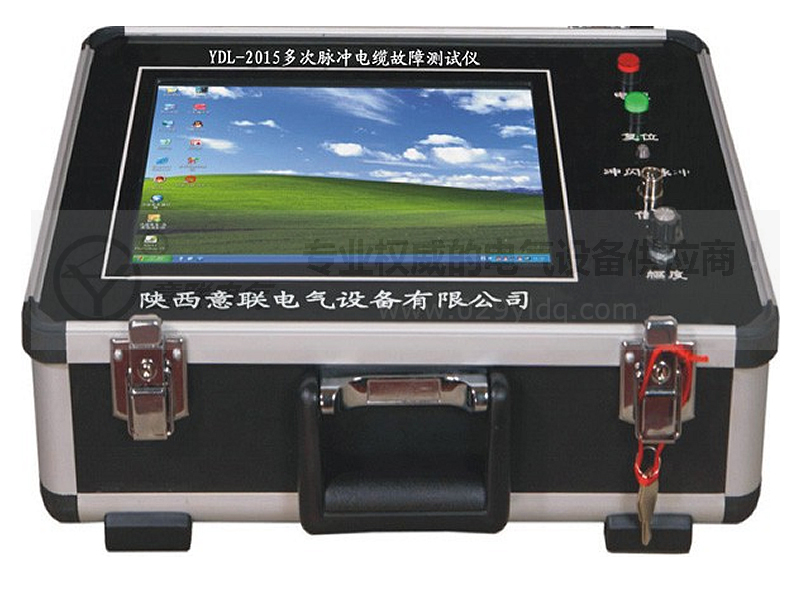

高壓電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的準確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
別名：電纜故障檢測儀、高壓電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀
工作原理：電纜故障測試儀，有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，就會造成通信及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。
產品特點：
a.功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的準確位置。
b.試精度高，儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
c.智能化程度高，測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。
d.具有波形及參數存儲，調出功能，采用非易失性器件，關機后波形、數據不易失。
e.具有雙蹤顯示功能，可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。
f.具有波形擴展比例功能，改變波形比例，可擴展波形進行準確測試。
g.可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
h.具有根據不同的被測電纜隨時修改傳播速度功能。
i.小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。
產品參數
a.應用范圍及用途
儀器可測試各種型號的電力電纜(電壓等級1KV~35KV)和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏，高阻閃絡性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。
b.遠測試距離:32km (明線可達100千米)
c.探測盲區: 1m
d.讀數分辨率: 1m
e.功耗: 5VA
f.使用條件:環境溫度 0℃~+40℃(溫度-10℃~+50℃)
相對濕度 40℃(20~90)%RH
大氣壓強 (86~106)Kpa
g.體積:225×165×125mm3
h.重量:2kg
