電纜故障測試儀的操作方法
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
2.1 開機

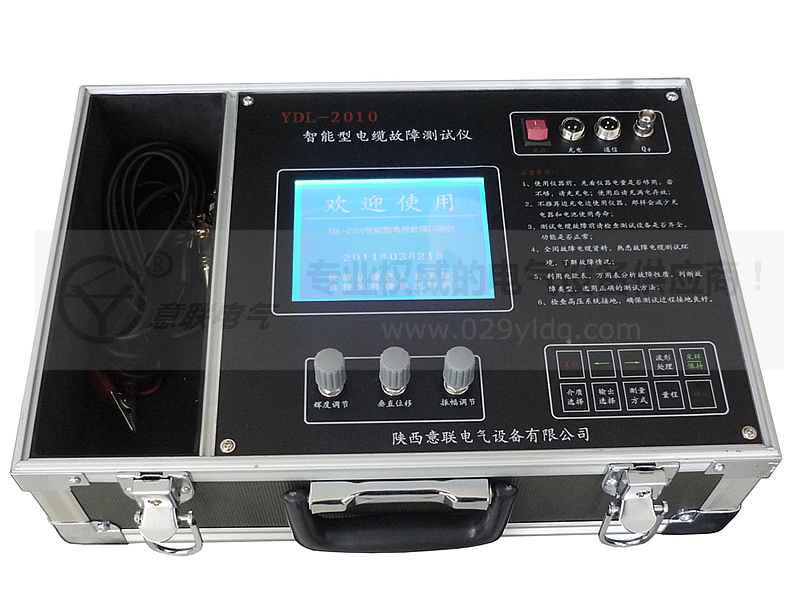

按下電纜故障測試儀面板上的電源開關，先對屏幕的亮度進行調節。屏幕亮度太高可能會損毀顯示屏，亮度太低會看不清顯示的內容。調節儀器面板上的“輝度調節”電位器，使屏幕亮度合適。
2.2 時間設置
打開電纜故障測試儀后，第1幅畫面是時間設置，畫面如圖2。該儀器無實時時間顯示功能，開機時顯示的是上一次設置的時間。對時間進行修改時，按“采樣/保持”鍵，年份的后兩位數字開始閃爍，此時，按“→”鍵數值增加，按“←”鍵數值減小；再按“采樣/保持”鍵，表示月份的數字開始閃爍，按“→”、 “←”鍵調整月份數值大小；再按“采樣/保持”鍵，表示日期的數字開始閃爍，按“→”、 “←”鍵調整日期數值大小。當時間修改好后按“確認”鍵進入測試界面。在修改時間的任一步都可以按“確認”鍵進入測試界面。
2.3 測試界面簡介
測試界面如圖3所示，界面分為上、中、下三部分。界面的上部由四個區域組成：
第1區顯示的是測量方式，測量方式有四種：“
閃絡”、“
脈沖1”、“脈沖2”和“測速”。默認方式為“閃絡”，可以通過按壓鍵盤上的“測量方式”鍵進行切換。
第二區顯示的是要執行的操作，有五種方式：“正常顯示”、“打印”、“存儲”、“通信”和“內存”。默認方式為“正常顯示”，可以通過按壓鍵盤上的“輸出選擇”鍵進行切換。選中“正常顯示”時，可以進行“采樣”操作或“波形處理”操作；選中“打印”可以通過外接打印機把界面上顯示的波形和測試結果打印出來；選中“存儲”可以把界面上顯示的波形存入電纜故障測試儀的存儲芯片內；選中“通信”可以把界面上顯示的波形通過儀器面板上的通信口用通信線傳送到計算機中；選擇“內存”時，可以把以前測試并且保存到電纜故障測試儀中的波形調出，重新進行分析。
第三區顯示的是電纜介質及在該種介質中電波的傳播速度，可選項分別為“交聯 170m/μs”、“油浸 160m/μs”、“不滴流 156m/μs”、“橡塑 172m/μs”和“自選 150.0 m/μs”。默認方式為“交聯 170m/μs”，可以通過按壓鍵盤上的“介質選擇”鍵進行切換，當選中“自選 150.0 m/μs”時，可以自己設定速度，按“確認”鍵選擇設置速度的位，按“→”鍵數值增加，按“←”鍵數值減小。
第四區顯示系統當前是處于“采樣”狀態還是“保持”狀態。默認方式為“保持”，可以通過按壓鍵盤上的“采樣/保持”鍵進行切換。
界面中部的大塊矩形空白區是測量顯示區。
界面的下部也由四區域組成：
第1區顯示的是量程，有“1.5km”、“3km”、“6km”和“9km”可選。意思是：在界面中，一次可以顯示的距離的zui大值。例如：選中“1.5km”時，界面中一次可以顯示距離zui多為1.5km。默認方式為“1.5km”，可以通過按壓鍵盤上的“量程”鍵選擇需要顯示的范圍。
第二區用于顯示測試結果。
第三區顯示的是對測試得到的波形進行的處理方式，有“擴壓”、“平移”和“計算”三種方式。默認方式為“擴壓”，可以通過按壓鍵盤上的“波形處理”鍵進行切換，選擇“擴壓”時，可以對界面上顯示的波形進行擴展和壓縮操作；選擇“平移”時，可以對界面上顯示的波形進行左右移動操作；選擇“計算”時，可以對界面上顯示的波形進行分析，得到測試結果。
第四區顯示的是一個外觀為電池的電量指示符號，符號中間的豎條表示電量的多少。四條表示電池電量zui充足，一條表示電池電量不足，應盡快結束工作。
2.4 閃絡法操作過程
如圖3所示，默認的系統狀態就是閃絡法測試狀態。測試時，先把電纜故障測試儀的外圍配套設備連接好(具體連接方法參考相關說明)，把電纜故障測試儀附帶的雙Q線的一端與取樣器連接好，另一端先放在儀器旁邊。按壓儀器面板上的“介質選擇”鍵，使界面的上部分第三區顯示與被測試電纜相同的介質，再確認被選中的測試方式是“閃絡”，然后按“采樣/保持”鍵，使界面的上部分第四區顯示“采樣”，電纜故障測試儀開始采樣。這時，使儀器的外圍配套設備開始工作，然后把與取樣器連接的雙Q線的另一端插入儀器面板的Q9口。若一切正常，采到的信號波形界面如圖4。
電纜故障測試儀調節面板上的“振幅調節”電位器，使測試到的波形幅度達到滿意的程度，幅度不宜過大,否則可能損壞輸入電路；調節面板上的“垂直位移”電位器，使波形顯示在界面中容易觀察的位置。當界面中顯示出的波形達到滿意的效果時，按壓鍵盤上的“采樣/保持”鍵，使界面的上部分第四區顯示“保持”，使采樣狀態變?yōu)楸３譅顟B(tài)。
