▍ 簡要說明 ↴
YLZF系列直流高壓發生器是陜西意聯電氣 新研制出的新一代智能型直流高壓發生器，其采用PWM高頻脈寬調制技術閉環調整，電壓穩定性高，脈動因數小，同時具有快速可靠的保護電路；采用綠色背光源的寬溫液晶顯示屏，可適用于強光及黑暗中清晰顯示數據；高壓單元以硅膠全固體封裝，設備性能穩定可靠。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。YLZF系列直流高壓發生器廣泛應用于電力系統預防性試驗工作中，其優異的性能獲得了廣大用戶的一致好評。
YLZF系列直流高壓發生器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。我公司視質量和信譽為生命，不斷提高科技水平，研制出優質產品，以滿足用戶的需要。
▍ 功能特點 ↴
1、 采用PWM高頻脈寬調制技術閉環調整，電壓穩定性高，紋波系數小，保護電路快速可靠，可耐受大電容試品對地直接放電。
2、 可全量程線性平滑調整電壓，具有較高的電壓電流測量精度。
3、 具有過壓靜設定功能和完善的過壓、過流、短路放電保護功能；具有斷線和非零電位啟動保護功能，保證操作者及試品安全。
4、 具有75%電壓切換按鈕，測試氧化鋅避雷器泄露電流簡單方便。
5、 供電電源AC220V，50Hz，在工作現場可全天候使用。
6、 高壓倍壓器采用硅膠全固體封裝，寬大底座光質外筒，放置穩定；防震控制箱整體設計，具有簡潔、明確的面板設計和操作聲音提示；整機體積小，重量輕，方便野外使用。
▍ 型號規格 ↴
|
型號 |
輸出電壓 （KV） |
輸出電流 （mA) |
控制箱體積 （mm） |
高壓箱體積(mm) |
|
YLZF 60/2-5 |
60 |
2-5 |
310 x 250 x 230 |
470 x 260 x 220 |
|
YLZF 80/2-5 |
80 |
2-5 |
310 x 250 x 230 |
490 x 260 x 220 |
|
YLZF 100/2-5 |
100 |
2-5 |
310 x 250 x 230 |
550 x 260 x 220 |
|
YLZF 120/2--5 |
120 |
2-5 |
310 x 250 x 230 |
600 x 260 x 220 |
|
YLZF 200/2-5 |
200 |
2-5 |
310 x 250 x 230 |
1000 x 280 x 270 |
|
YLZF 300/2-5 |
300 |
2-5 |
310 x 250 x 230 |
1300 x 280 x 270 |
▍ 技術參數 ↴
✔ 高壓極性：負電壓極性，零電壓啟動，線性連續可調。

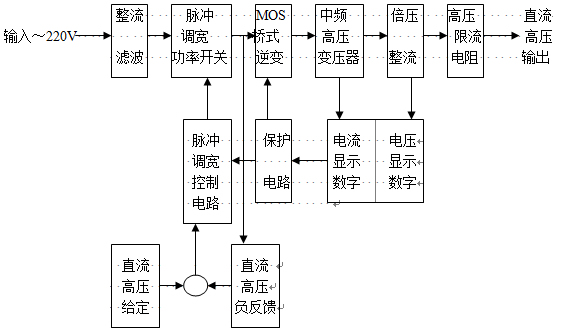

✔ 工作電源：AC220V±10%，50HZ。▍ 工作原理框圖 ↴
▍ 操作規程及使用方法 ↴

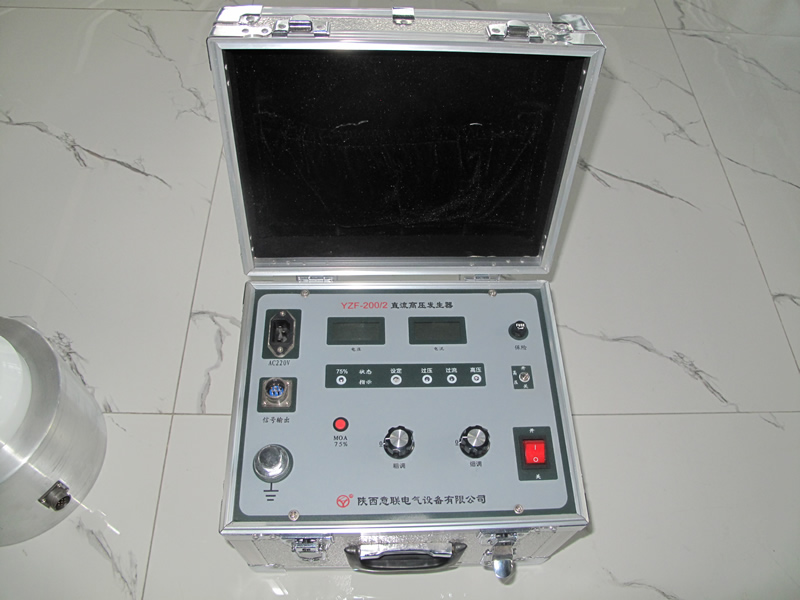

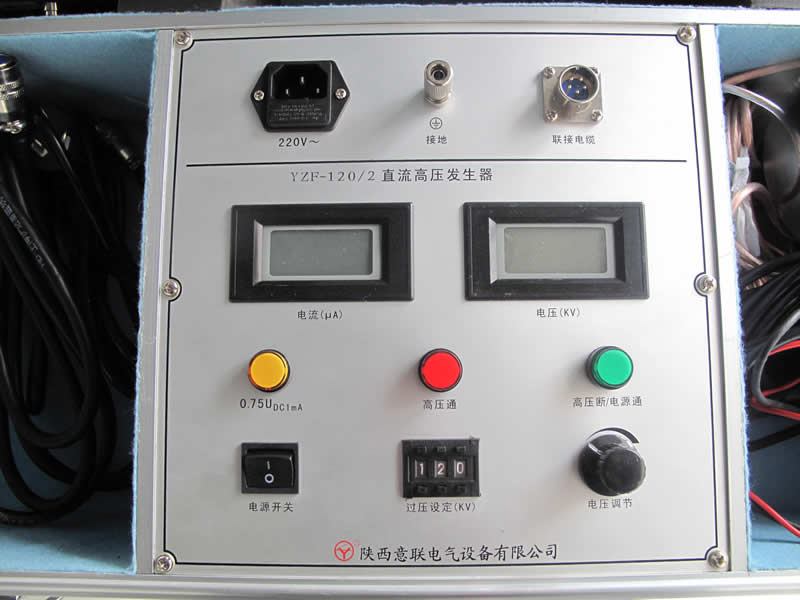

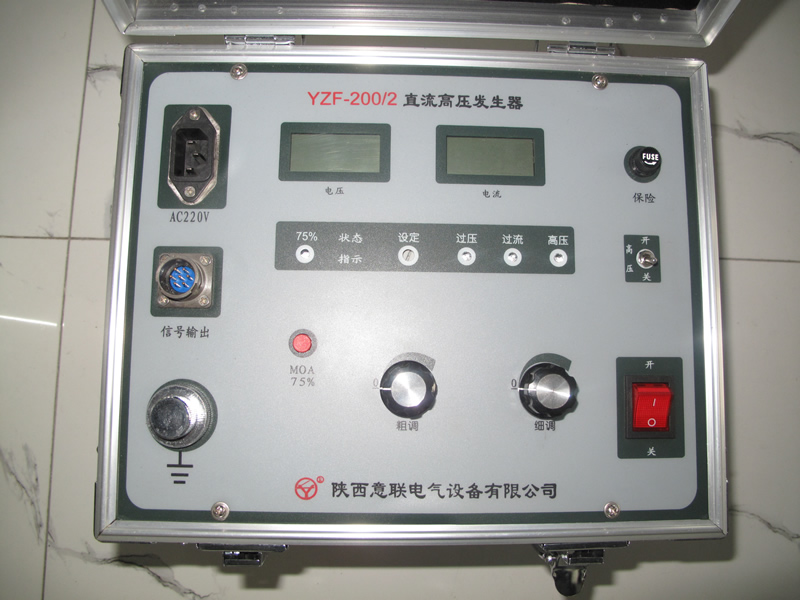

● 控制箱上的顯示燈、開關、旋鈕等已標清楚，看此操作說明時請參照控制箱的面板上元器件名稱使用。

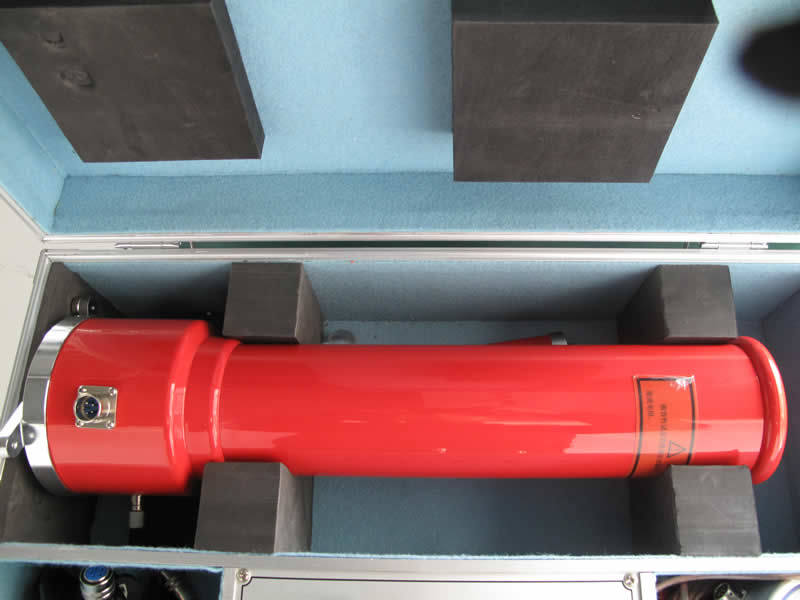

● 倍壓筒底盤側面有（四）五芯插座為聯接控制箱電纜之插座，底盤側面有銅接線柱為接地端子作連接地線用。

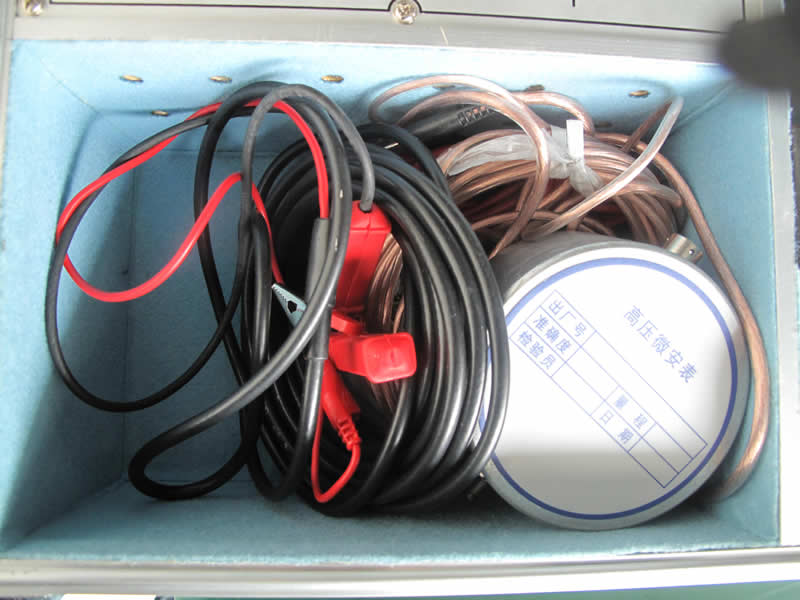

● 附帶的高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源開關，不用時請拔掉插頭，就自動關閉電源。換電池時請將后蓋旋下，換好后請將后蓋旋緊。
1、使用前準備
⑴ 直流發生器在使用前應檢查其完好性,聯接電纜線不應有斷路和短路，設備無破裂等損壞。
⑵ 將機箱、倍壓筒放置到合適的安全的位置，分別聯接好電源線、電纜線和接地線。保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)并確保接地良好。嚴禁各接地線相互串聯使用，以免擊穿時地電位抬高形成反擊，損壞儀器。
⑶ 檢查電源開關是否在關斷的位置上，并檢查調壓電位器應在零位上,過電壓保護整定撥盤開關設置在適當的位置上，一般為1.10～1.20倍測試電壓值。
2、空載升壓驗證過電壓保護整定值
⑴ 請認準電源是單相交流220V，50Hz.接通電源開關,此時綠燈亮,表示電源接通。
⑵ 按紅色按鈕，則紅燈亮，表示高壓接通。
⑶ 順時針方向平緩調節調壓電位器，輸出端即從零開始升壓。電壓表顯示為負載試品上的電壓（KV）值，電流表則顯示試品上流過的電流與所有泄漏電流之和，電流以微安（uA）為單位。升到所需的電壓后，按規定時間記錄電流表讀數，并檢查控制箱及輸出電纜有無異常現象及聲響。
⑷ 降壓，將調壓電位器回零后，隨后按綠色按鈕，切斷高壓并關閉電源開關。
3、對試品進行泄漏及直流耐壓試驗

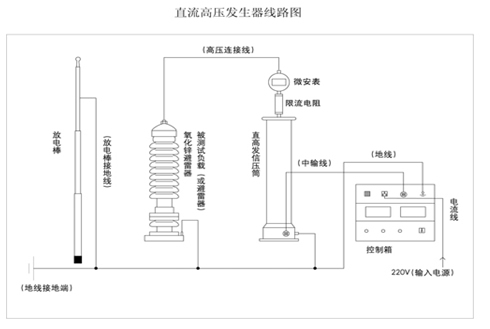

⑴ 在做負載試驗前，將高壓屏蔽微安表安裝到倍壓筒上的高壓輸出端上，并將配套的專用高壓線分別接到微安表上和被試品上。
⑵ 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確，接地線聯接是否可靠，檢查高壓安全距離是否符合要求，方可開始進行試品的高壓試驗。
⑶ 檢查確認儀器等無異常情況后，接通單相交流220V電源開關，此時綠燈亮，表示電源接通。可開始進行試品的直流泄漏和直流耐壓試驗。
⑷ 按紅色按鈕，則紅燈亮，表示高壓接通，待升高壓。
⑸ 順時針方向平緩調節調壓電位器,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時則需要緩慢升壓，否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的zui大充電電流。當升到所需的電壓或電流后，按規定時間記錄電流表及電壓表的讀數。
⑹ 試驗完畢后，降壓，將調壓電位器回零后，隨后按綠色按鈕，切斷高壓并關閉電源開關。
⑺ 試驗完畢后，應用放電棒對試品進行多次放電，放電后方可靠近試品和拆線工作 (放電請詳細見放電棒使用說明書)。對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩調節調壓電位器升壓到所需的電壓(電流)值，然后從數顯表上讀出電壓(電流)數值。如需對氧化鋅避雷器進行75%VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值)，然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的zui大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上，隨后按綠色按鈕，切斷高壓。此時注意電壓表上的電壓降到20kV左右,方可用放電棒進行多次放電，確保安全。
4、在使用過程中發現紅燈滅，綠燈亮，直流高壓下降，即為有關保護動作。此時應按下列步驟操作:
⑴ 將調壓電位器退回零位。
⑵ 關閉電源開關,面板指示燈均不亮。
⑶ 一分鐘后,待機內低壓電容器充分放電后，才允許再次打開電源開關。重新進行空載試驗，并查明情況后，可再次升壓試驗
5、注意：做電纜試驗時，要安裝限流電阻使用。（做其它試驗時，不能使用限流電阻），僅限于120KV以上。
▍ 注意事項 ↴
1、為確保人身安全，在此反復提醒用戶注意控制箱及倍壓筒的良好接地以及停機后的試品及倍壓筒放電問題。
2、防止異物進入控制箱，如控制箱有風扇時，應經常檢查風扇是否正常運轉。
3、當倍壓筒絕緣筒臟污時請用干布擦凈，不可用酒精，汽油等有機類溶劑擦洗�？捎孟礈靹┣逑唇^緣筒表面，等風干后方可使用，運輸或不使用時請放入箱內。
4、換保險管時，請按保險管座旁標定的安培數更換保險管。
5、若高壓屏蔽微安表上顯示"LOW BAT"時，請更換9V電池，以避免測量誤差。
6、未經允許，請勿開啟控制箱及倍壓筒，否則會影響產品的保修，自行拆卸廠方概不負責。
7、儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。
▍ 故障檢定及處理 ↴
|
|
現 象 |
原 因 |
處 理 |
|
1 |
電源開關接通后綠燈不亮 |
1． 電源線開路 2． 電源保險絲熔斷 |
更換電源線 更換保險絲 |
|
2 |
按紅色按鈕紅燈不亮 |
調壓電位器未回零 |
電位器回零 |
|
3 |
按紅色按鈕紅燈亮，一升壓紅燈滅，綠燈亮 |
高壓輸出端搭地試品短路 |
檢查輸出電纜 檢查被試品 |
|
4 |
升壓過程中紅燈滅，綠燈亮 |
試品放電或擊穿過壓或過流保護動作 |
檢查被試品重新設置整定值 |
若按以上方法還不能排除故障，請與我司聯系。

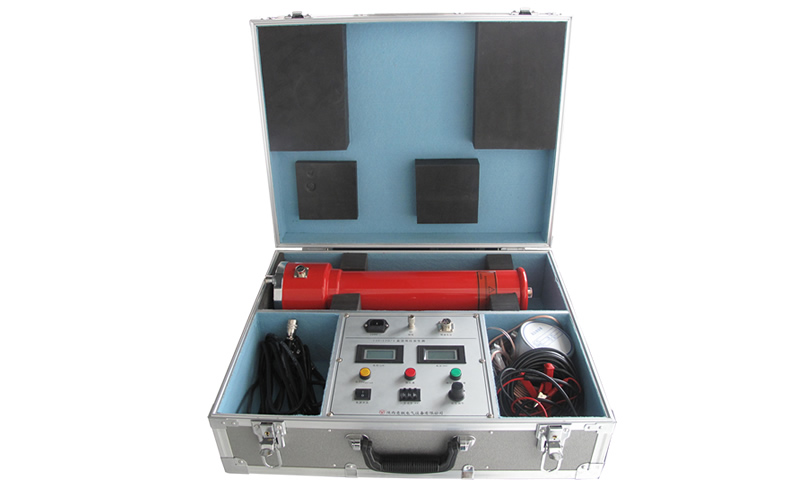

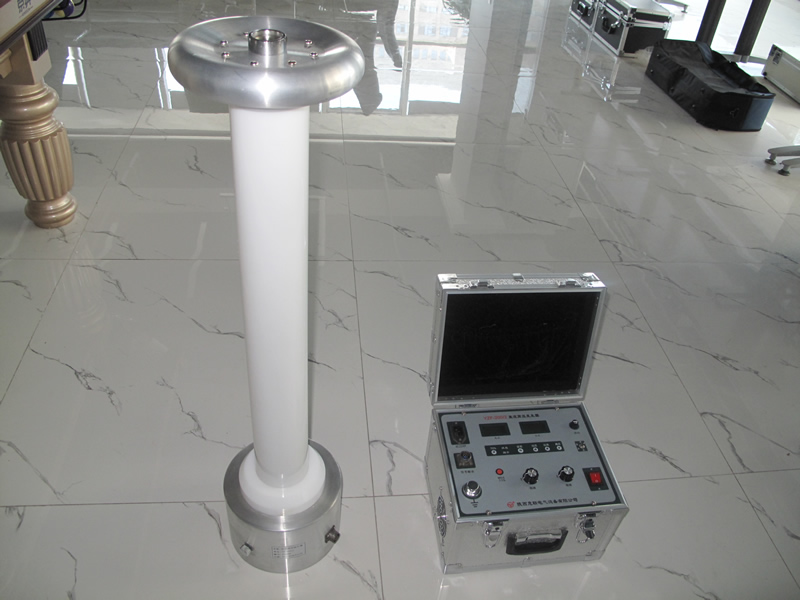

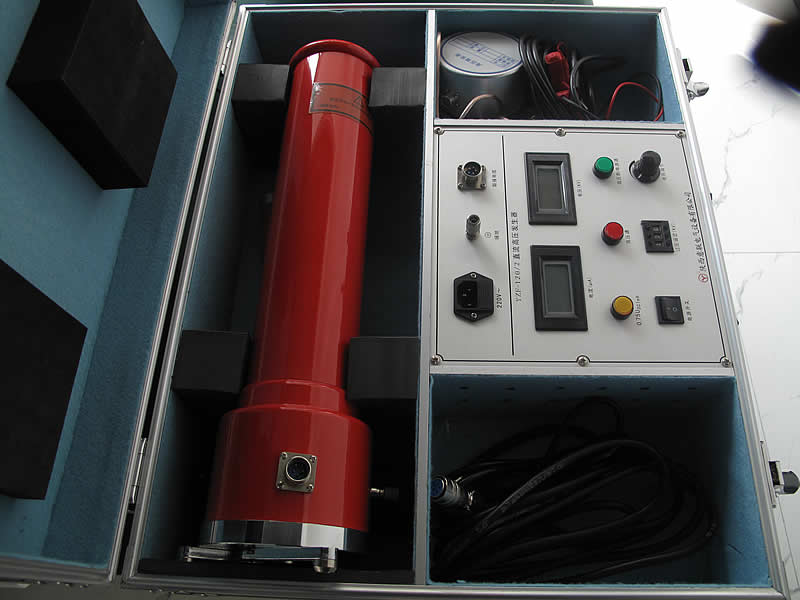

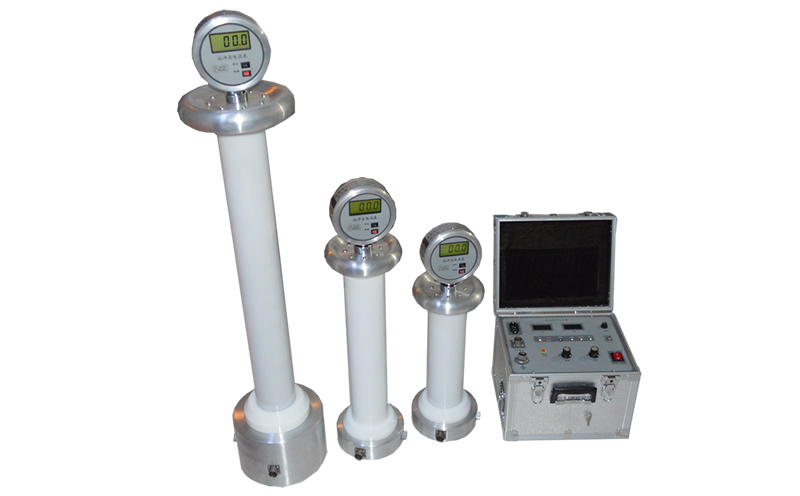

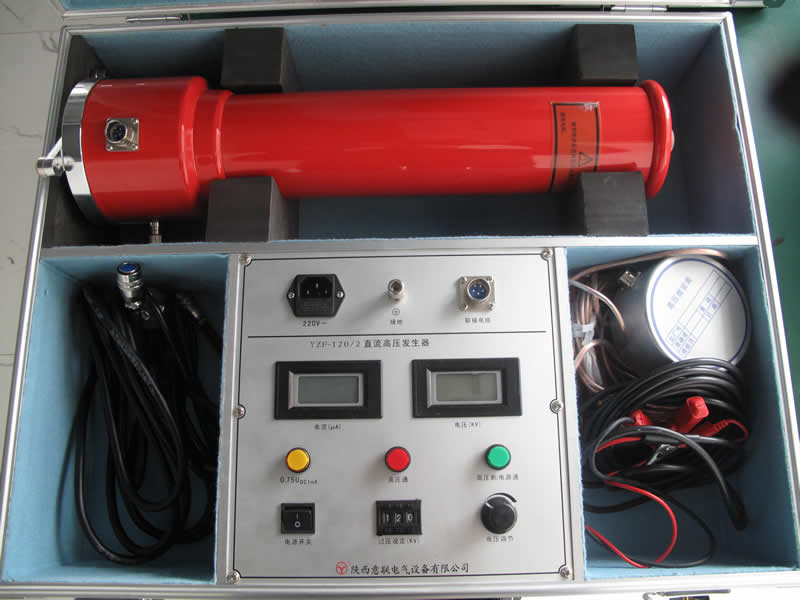

▍ 產品實拍 ↴
