局部放電檢測設備

YLJF-100S局部放電定性分析儀

| 作者：陜西意聯電氣 | 標簽：局部放電檢測儀

▍ 簡要說明 　↴

　●　為快速測量開關拒局放提供了可能，通常測試一臺開關柜只需要10秒。

　●　使用YJF-100S局部放電定性分析儀的地電波TEV的測量功能，將TEV探頭平貼在開關柜門上，即可以在10秒內準確識別待測開關柜是否存在局部放電。適用于大批量開關柜的絕緣狀況的快速檢測和故障開關柜的排查。同時可以使用超聲波法，對開關柜進行測量。

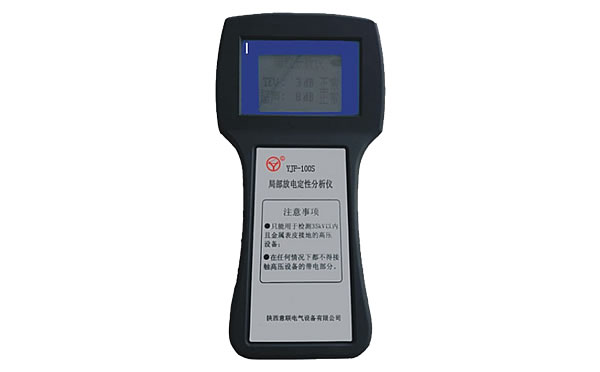

　●　手持式開關柜局部放電定性分析儀YJF-100S。

局部放電定性分析儀

▍ 技術性能　↴

　»　可以預先發現開關柜是否存在局部放電，確保開關柜運行安全有效；
　»　無需接觸開關柜帶電部分，測試安全快捷；
　»　檢測過程不必停電，不需要提供高壓測試電源；
　»　檢測一次，即可對開關柜進行有效判別，可以建立開關的柜狀態數據庫；
　»　同時具有超聲波測試功能。也可以用于SF6環網柜和電纜的局放測量；
　»　超聲波、TEV傳感器內置，無需接線更換傳感器；
　»　兩種測量模式（傳感器）,提供快速、實時、準確的局放測量；
　»　內置式智能系統，數字液晶直觀顯示，操作簡便；

　»　操作安全可靠，保證使用人員的安全，不需要其他輔助手段。

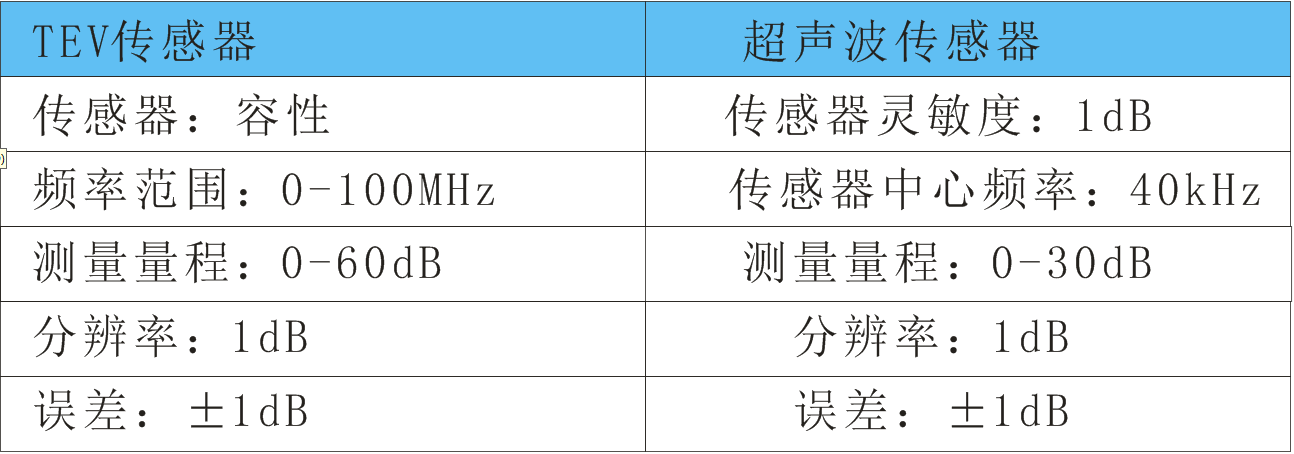

▍ 技術參數　↴

▍ 檢測原理及檢測方法　↴

　　開關柜內部有局部放電信號產生時，會產生脈沖電磁波和超聲波，向周圍輻射，因此我們可以通過在開關柜金屬外殼上采集局放信號產生的對地瞬態電壓和超聲波的方法對開關柜進行局部放電檢測。

　　手持式局放分析儀可檢測到的開關柜絕緣問題
　　•　空氣隔離空間的放電（母線與其支撐窗口之間等）
　　•　表面放電（在支撐絕緣體處或母線絕緣表面附近）
　　•　造成損壞性的電暈放電
　　•　絕緣真空處的火花
　　•　絕緣終端和連接設備的絕緣問題
　　•　非充分的電氣連接（懸浮電壓）
　　•　有缺陷的電流互感器和電壓互感器
　　•　輸入母線套管
