高壓斷路器試驗設備

YLHL系列回路電阻測試儀

| 作者：陜西意聯電氣 | 標簽：回路電阻測試儀

▍ 簡要說明　↴

　　YLHL系列回路電阻測試儀是陜西意聯電氣根據規程要求研制的一款新型回路電阻測試儀器，其采用微型單片機控制，人性化漢字界面顯示，輸出電流有100A和200A兩檔可選。本回路電阻測試儀測量準確、性能穩定，操作方便。滿足電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

　　電力系統許多大電流電氣設備在預防性試驗和交接試驗中需要準確測量回路的電阻值，根據電力設備預防性試驗規程《DL/T596—1996》的要求，各種開關設備的導電回路電阻測試，其測試電流不得小于100A。由于接觸面氧化、接觸緊固不良等原因導致接觸電阻增大，在大電流流過時，接觸點溫度升高，這更加速接觸面氧化，使接觸電阻進一步增大，持續下去將產生嚴重事故，因此有必要經常或定期對接觸電阻進行測量。

▍ 功能特點　↴

•　采用大屏幕液晶顯示，全中文界面，操作人性化
•　測試時間設置，可手動選擇測量時間
•　測試大電流斷線自動識別，測量過程安全可靠
•　具有大容量存儲功能，測量完成后可選擇打印輸出，也可使用U盤存儲
•　具有溫濕度測量功能，屏幕實時顯示
•　儀器體積小，重量輕，使用方便

▍ 技術參數　↴

•　測量范圍：1-19999.9μΩ，zui高分辨率：0.1μΩ
•　測試電流：直流100A/200A（兩檔可選）
•　測量精度：0.5%±5個字
•　輸入電源：AC220V，50Hz
•　 zui大輸出電壓：DC5V/10V
•　測試時間設置：10-20-30s
•　使用環境：溫度-20~+50oC，相對濕度 90%

▍ 設備型號　↴

型號	規格
YLHL-100A	測試電流：100A
YLHL-200A	測試電流：100A/200A可選

▍ 工作原理　↴

　　YLHL系列回路電阻測試儀直流100A/200A輸出電源采用開關電源逆變技術，脈寬自動調制方法調節電流,使之達到恒流100A/200A輸出。同時測量輸出端的電壓值，利用歐姆定律R=U/I，從而得到被試品的電阻值。

▍ 測試接線 　↴

　　用回路電阻測試儀測量時的接線原理圖如圖所示，本回路電阻測試儀配備的測試夾可同時完成100A/200A電流輸出和監測輸出電壓的雙重功能。測試線上的粗線為電流輸出線，可向被試品提供100A/200A直流電流；測試線上的細線為測量輸入線，可將被試品兩端的電壓送入測量儀，從而轉換成電阻值顯示出來。

　　由于測量的是微電阻值，為使測量準確，必須特別注意：測試夾的位置必須盡量靠近被試品的測量點，并將被試品夾緊，這樣，測量出來的值才可靠。

▍ 回路電阻測試儀使用方法/測量步驟 　↴

1、將測試線、接地線與儀器接好，夾好被試品。

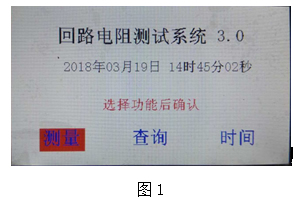

2、插上220V電源，打開電源開關，儀器大屏幕顯示主菜單（圖1）

3、轉動“選擇/確認”旋鈕選中“測量”，然后按壓“選擇/確認”旋鈕上方進入測量參數選擇界面。
4、測量時長有10S、20S、30S三個檔位，轉動“選擇/確認”旋鈕選中“10S”，然后按壓“選擇/確認”旋鈕上方選擇測試時間。

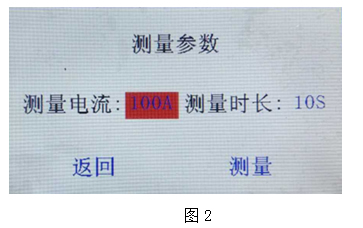

5、測量電流分為100A、200A兩檔，轉動“選擇/確認”旋鈕選中“100A”，然后按壓“選擇/確認”旋鈕上方選擇測試電流，如圖2。

測量參數

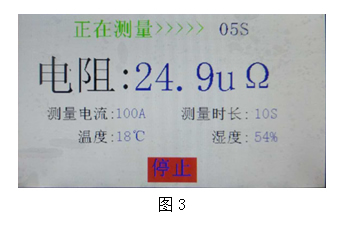

6、按下測量鍵后開始測量，進入測量界面，如圖3。

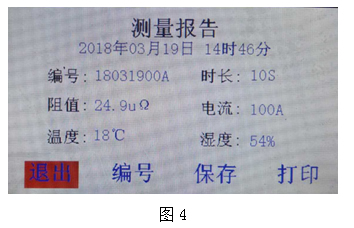

7、測試結束后，屏幕顯示測量報告，測量報告中記錄了測試時間、默認編號、測量時長、測量阻值、電流檔位、環境溫度和濕度，如圖4。

測量報告

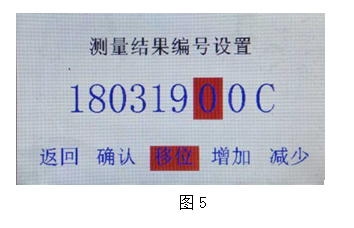

8、若要保存測試數據，選擇“保存”并按確認，儀器以默認編號保存測量數據，測試數據不能重復保存。也可以選擇“編號”按確認進人修改編號界面修改默認編號。編號只能修改后三位，如圖5。

測量結果編號設置

9、在測試報告界面，選擇打印并按確認，打印機打印當前測試報告。

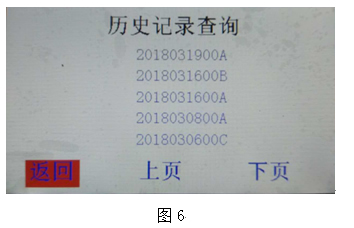

10、在圖1界面時，可以查詢歷史記錄，選擇“查詢”并按確認進人查詢界面，如圖6。

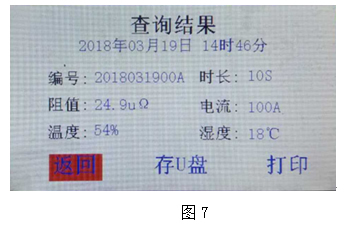

11、可以把查詢結果存入U盤，記錄在U盤中以電子表格文件保存。需要存U盤時，先把U盤插入儀器面板的“通信”接口，然后在查詢結果界面選擇“存U盤”并按確認，當看到儀器面板的“狀態”指示燈閃爍完后，存U盤操作結束，如圖7。

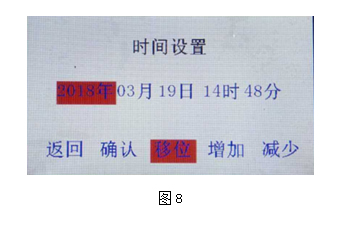

12、在圖1主界面中，可以選擇“時間”并確認進入系統實時時間設置界面，如圖8。

13、測試過程中如果測試鉗斷開，儀器會自動識別，并關斷電流輸出，提示檢查接線，請確認接線無誤后再次進入測量。
14、如果進行測量時間太長，電源過熱，會影響測試精度，可將儀器關閉一段時間（約10--20分鐘），使電源冷卻，方可重新使用。
15、兩次測試時間間隔不小于30秒。
16、建議測試三次取平均值（由于表面油污或接觸不良等導致測試值偏差）。

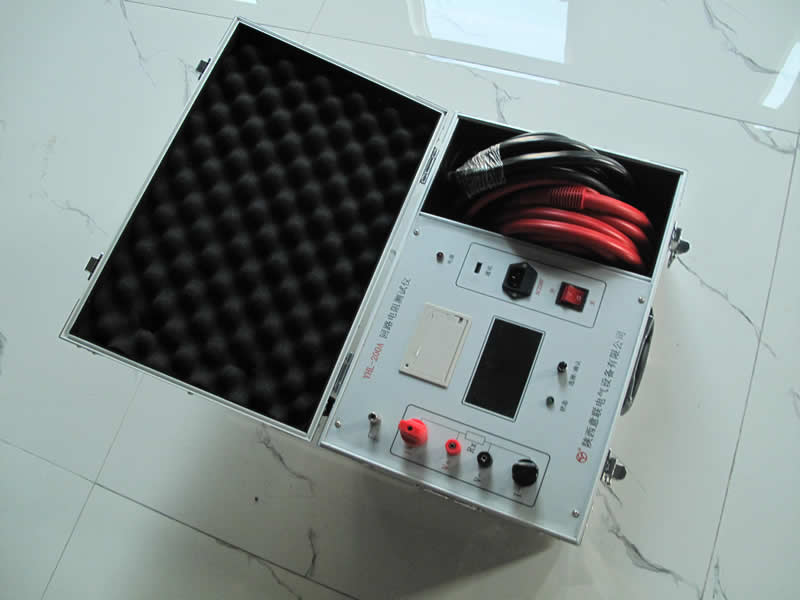

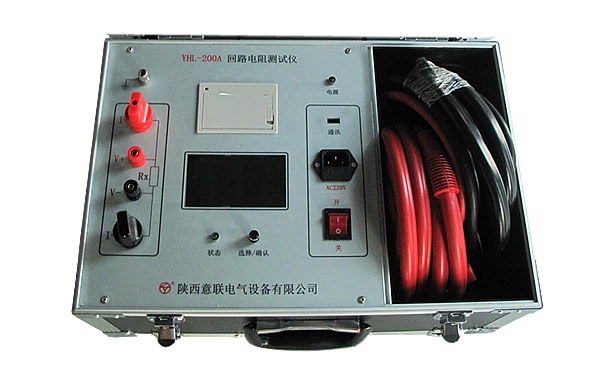

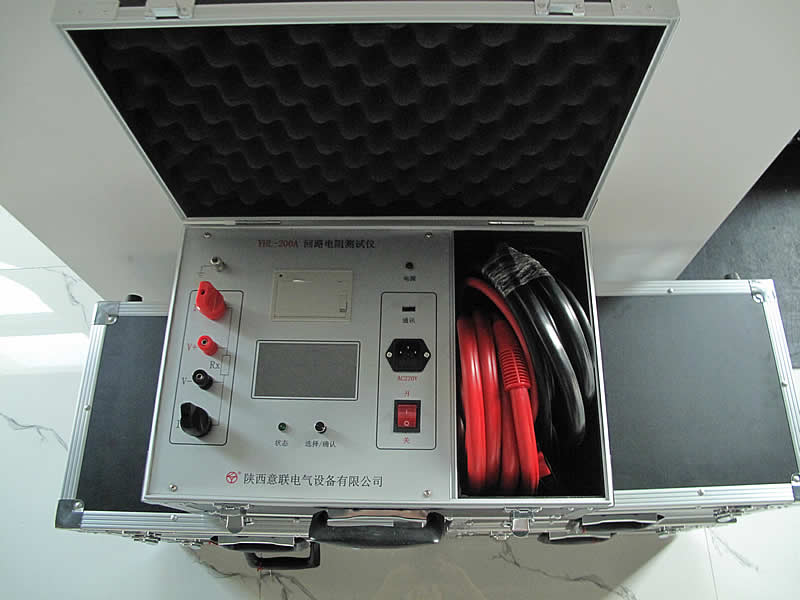

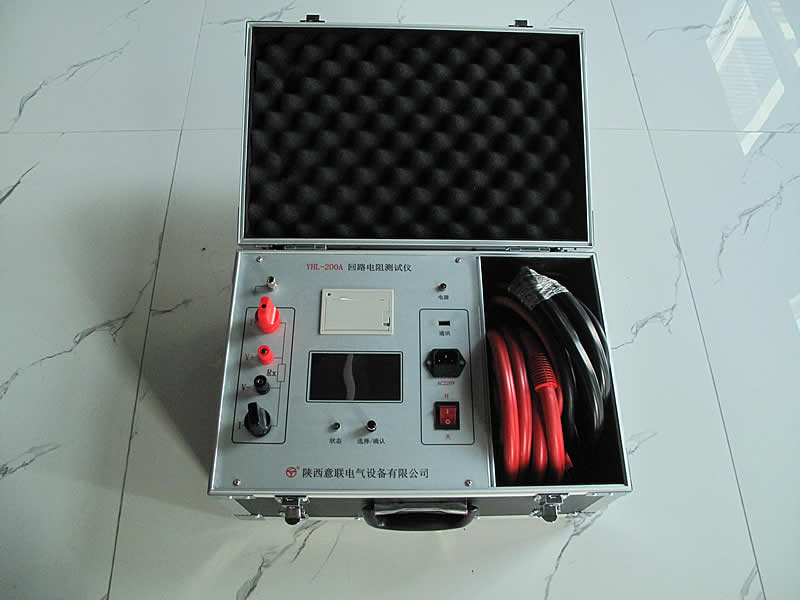

▍ 產品實拍　↴

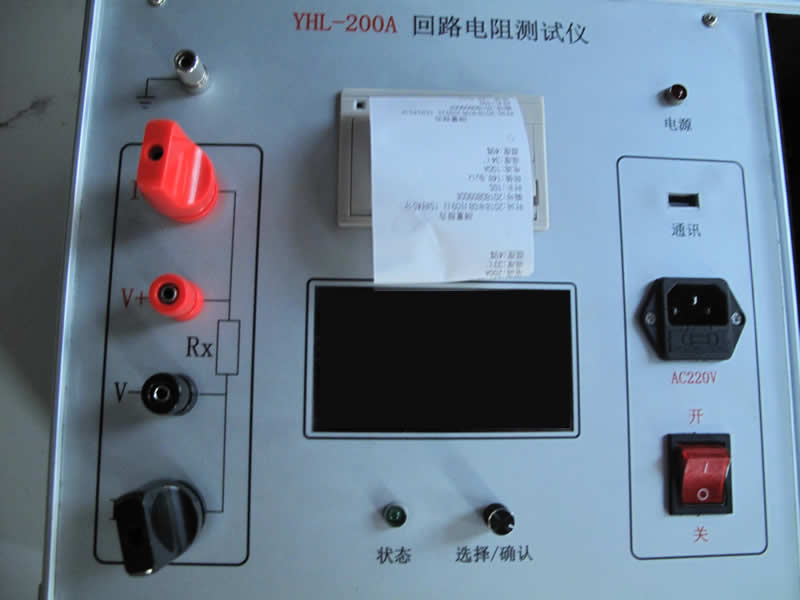

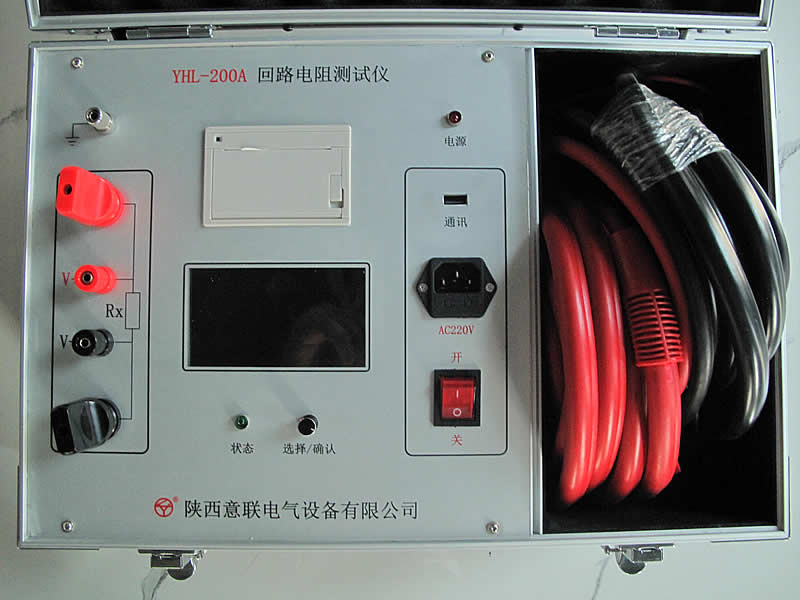

回路電阻測試儀正面
