什么是電纜高阻故障,如何定位電纜高阻故障、判別電纜故障類型？
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
什么是電纜高阻故障,如何定位電纜高阻故障、判別電纜故障類型？?高阻故障：相對于低阻故障，當電纜相間或相對地故障電纜值大于1kΩ稱之為高阻故障，也對應于高壓電橋法。
高壓電纜和低壓電纜的故障各有許多不同之處，高壓電纜故障多以運行故障為主，且大多數是高阻故障，而高阻故障又分泄露和閃爍兩大類型；而低壓電纜故障只有開路、短路和斷路三種情況（當然，高壓電纜也包括這三種情況）。

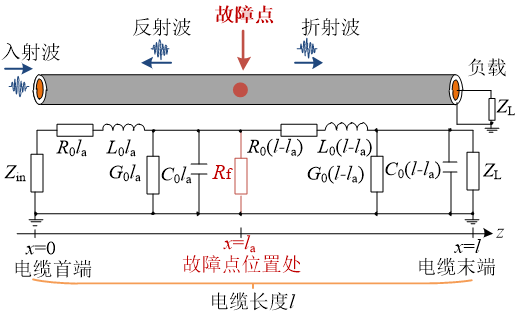

弧反射法也稱 ARM 法（Arc Reflection Method）是當前電纜高阻故障zui常用的主動測試方法，準確、抗干擾、易判斷，通過擊穿前后的波形差異來確認故障點。
弧反射法可測長度受電纜電壓等級、長度、導體類型、絕緣類型、故障類型等因素影響，不一而足，國外曾有對 25km 電纜成功故障定位的經驗。
電力電纜高阻故障占據比例很大。然而，電力電纜大多敷設于地下，很難直接發現故障點，這給電纜的故障排查帶來巨大困難。雖然通過電纜絕緣電阻測試可進行故障類型識別，卻無法確定故障的具體位置，而常用的以行波法為主的脈沖電流測試法、時域反射法其測試精度與效果卻不能滿足現場對高阻故障的分析要求。因此，急需開發一種既能實現電纜故障類型判別，又能快速準確定位故障的無損檢測技術，為電力電纜的運行維護提供幫助。
