電纜故障檢測常見故障波形分析技巧

     在電纜故障檢測工作中，除了要能夠熟練的操作電纜故障檢測儀設備以外，還要掌握各種故障類型的波形特點，才能準確無誤找到電纜故障點。那么在電纜故障檢測中，常見電纜故障類型的波形特點有哪些？

技巧一、斷路故障波形分析

通常，斷路性故障的數據波形上第一個故障點反射脈沖之后，還有若干個相距仍然是故障距離的反射脈沖，這是由于脈沖在測量端與故障點之間多次來回反射的結果。由于脈沖在電纜中傳輸存在損耗，脈沖幅值逐漸減小，并且波頭上升變得愈來愈緩慢。但是，實際上有用的是第一個反射脈沖，注意不要把后續反射脈沖誤認為是其它故障點的反射脈沖。

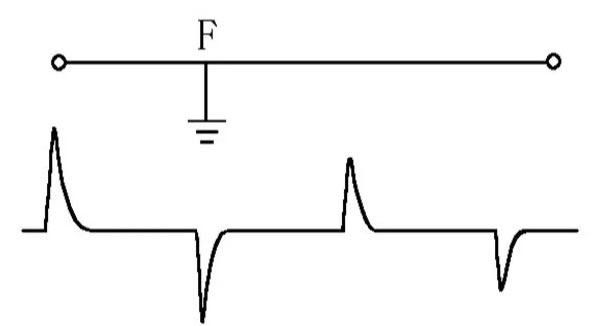

技巧二、短路故障波形分析
一般，電纜短路故障脈沖反射波形。在波形上的第一個故障點反射脈沖之后的脈沖極性出現一正一負的交替變化，這是由于脈沖在故障點反射系數為-1，而在測量端反射為正的緣故。

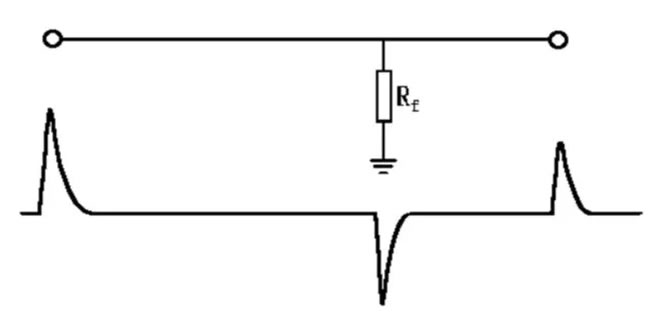

技巧三、低阻故障波形分析
低阻故障脈沖反射波形，則是由在注入的脈沖在故障點產生反射脈沖，t1時刻回到測量端，該脈沖從測量端返回，在故障點又被再次反射，t2時刻又一次回到測量端。第二個故障點反射脈沖在波形上與第一個故障點反射脈沖之間的距離為故障距離，在實際應用中應注意不要把它誤以為新的故障點或接頭反射。穿過故障點的透射脈沖在電纜的端點被反射，t3時刻回到測量端。

     總結，只要掌握以上3種故障類型的波形特點，斷路故障波形分析，短路故障波形分析，低阻故障波形分析，才能準確無誤找到電纜故障點，這樣我們就很輕松了。
