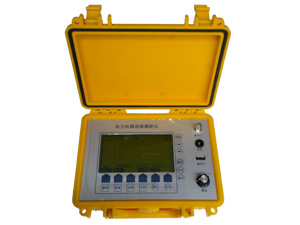

電力智能電纜故障測距儀選用先進的電子測驗技能和單片機技能，結合了低壓脈沖和脈沖電流兩種測驗方式，適合于電力電纜的高阻、閃絡、斷線、低阻等類型故障的準確測距。
低壓脈沖反射法用于電纜的低阻和斷線故障測距，以及測量各種電纜的長度或波速度。脈沖電流法分為沖擊高壓閃絡法和直流高壓閃絡法兩種測驗方法，分別用于電纜的高阻和閃絡型故障測距。
電力智能電纜故障測距儀主要特點：
Ａ、結合了低壓脈沖反射和脈沖電流兩種測試方式，可以測試斷線、低阻、高阻、閃絡等故障。
Ｂ、智能化程度高。能夠自動判斷故障點是否放電，自動計算故障距離。采用中文菜單技術，易于掌握和使用。
Ｃ、采用電流傳感器測量流過地線的脈沖電流信號，與傳統的閃測儀利用電阻電容分壓器測量脈沖電壓信號的方法相比，接線簡單、方便；而且把儀器與高壓回路從電氣上隔離，安全性好。
Ｄ、測試精度高，在量程小于1Km時測試精度小于±1m；在量程大于1Km時，測試精度小于0.5%。
Ｅ、可以*保存20個測試波形，關機后不丟失。使用時鐘標記測試波形，便于翻看波形檔案。
Ｆ、通過儀器的rs232接口實現與pc機后臺管理軟機的通訊，利用后臺軟件的強大功能實現電纜故障的存儲、分析及管理。
Ｇ、大屏幕液晶顯示，顯示穩定、直觀，具有背光功能，顯示亮度可調。
Ｈ、采用高性能鋰電池供電，電池充滿后可連續工作8小時以上，并具有自動關機功能。
Ｌ、人機界面友好、直觀，易于掌握和使用。
Ｍ、體積小，重量輕，便于攜帶，并且適用于接頭、大面積進水等長延弧故障的準確測距。
電力電纜線路故障點距離的測量常用4種方法
一、阻抗法
阻抗法：它有傳統的直流電橋、壓降比較法和直流電阻法。
二、低壓脈沖（反射）法
雷達法：低壓脈沖反射法用于測量電纜的低阻、短路與斷路故障。它通過觀察故障點反射脈沖與發射脈沖的時間差測距。低壓脈沖反射法的優點是簡單、直觀、不需要知道電纜的準確長度等原始技術資料。根據脈沖反射波形還可以容易地識別電纜接頭與分支點的位置。
三、脈沖電流法
在電纜故障中，單純的斷線開路故障很少，絕大部分都是含有低電阻的、高電阻的或閃絡性的單相接地、多相接地或相間故障，所以在實際測量中脈沖電纜法是 常用的測距方法之一。
四、二次脈沖法
低壓脈沖（反射）法測試低阻和短路故障的波形 容易識別和判讀，可惜他不能測試高阻和閃絡性故障，原因在于它發射的低壓脈沖不能擊穿這類故障點。而二次脈沖法正好解決了這個問題，他可以測試高阻和閃絡性故障，而且得到的是和低脈沖法相似的波形，易于識別和判讀。
