低壓電纜故障就是電壓小于1000V的電力電纜故障，低壓電纜故障的查找通常有兩種方法，①當?shù)蛪弘娎|故障點程低阻狀態時，我們采用跨步電壓法；②當電纜故障點呈高阻狀態時，我們采用高壓閃絡法。
低壓電纜故障查找-跨步法-閃沖法：
一．跨步電壓法查找低壓電纜故障
跨步電壓法適用于接地故障的所有電壓等級的電纜故障，是利用在接地電流入地點周圍其兩腳之間的電壓實現電纜故障查找方法，具體的接線方法是，電力電纜故障檢測儀的紅色夾子接到被測電纜的故障相，黑色夾子接地，然后接好路徑的感應磁棒和跨步電壓采樣器，開機，短暫的同步信號之后，主機發送電磁脈沖，通過磁棒接收器沿路面查找，可以準確的把電纜的路徑巡查出來，然后，沿查找出來的路徑，再進行電纜故障定位，具體方法是，跨步電壓采樣器左右兩端對用紅色和綠色的標記，指示器也有相對應的指示標記，將跨步電壓采樣器插入土壤，指示器的紅色和綠色方向代表著電纜故障點的方向，如果遇到硬質路面，澆水也是可以準確測量，當您向左走指示器向右邊指示，以此類推，故障點就可以確定，我們先看一下低壓脈沖法下發射機的波形映射的基本圖示。
二.高壓閃絡法查找低壓電纜故障

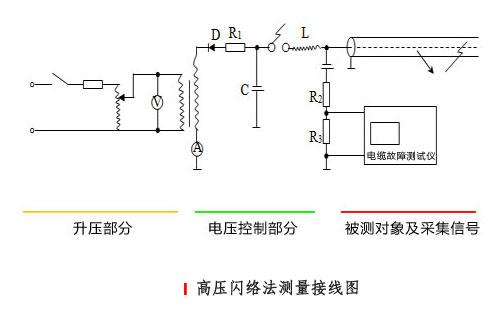

高壓閃絡法也叫閃沖法，是在故障點呈高阻狀態下的測量方式，通過施加直流脈沖高壓電壓，電壓會沿線傳輸，在 薄弱的環節產生對地放電的現象，然后使用電力電纜故障測試儀對放電聲音的搜集，處理達到電纜故障查找的功能，下圖是高壓閃絡法查找低壓電纜故障時所用的接線圖。
跨步電壓法和高壓閃絡法都是用于對電纜故障的測量，達到的效果是一致的，不同在于我們測試之前，要去分析和判定電纜故障的故障情況，故障類型等等，然后根據實際情況選擇合適的測量原理，否則， 電纜故障查找就不是那么方便了。
