高壓介質損耗測試儀特點及性能
| 作者：陜西意聯電氣 | 標簽： 介質損耗測試儀
,

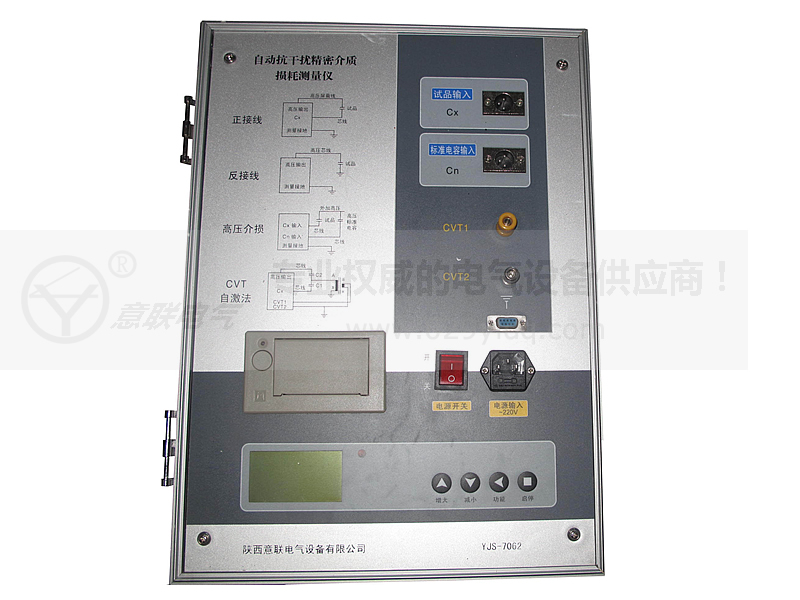

高壓介質損耗測試儀簡介：高壓介質損耗測試儀用于現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的 基本方法。高電壓介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供 高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
高壓介質損耗測試儀工作原理：在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx），如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。
主要技術指標
準確度： Cx: ±（讀數×1%+1pF）
tgδ: ±（讀數×1%+0.00040）
抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
電容量范圍： 內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高壓： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率： 高0.001pF，4位有效數字
tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
試驗電流范圍：10μA～5A
內施高壓： 設定電壓范圍：0.5～10kV
大輸出電流：200mA
升降壓方式： 連續平滑調節
電壓精度： ±(1.5%×讀數+10V)
電壓分辨率： 1V
試驗頻率： 45、50、55、60、65Hz單頻 45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
頻率精度： ±0.01Hz
外施高壓： 正接線時 大試驗電流1A，工頻或變頻40-70Hz 反接線時 大試驗電流10kV/1A，工頻或變頻40-70Hz
CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
測量時間： 約40s，與測量方式有關
輸入電源： 180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
計算機接口： 標準RS232接口
打印機： 煒煌A7熱敏微型打印機
環境溫度： -10℃～50℃
相對濕度： <90%
1.2 主要功能特點
1.2.1 變頻抗干擾
采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。
1.2.2高精度測量
采用數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量。
儀器所有量程輸入電阻低于2Ω，消除了測量電纜附加電容的影響。
1.2.3多級安全保護，確保人身和設備安全
高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。
低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。
C V T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT測量時無10kV高壓輸出。
防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報警。
防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
高壓電纜：為耐高壓絕緣導線，可拖地使用。
1.2.4功能強大，產品系列化
具體功能如下：
（1）具有正/反接線，內/外標準電容，內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗，不需外接任何輔助設備。
（2）液晶顯示，菜單操作，測試數據豐富，自動分辨電容、電感、電阻型試品，自帶微型打印機可打印輸出。
（3）具有外接標準電容器接口，可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗，也可外接高壓標準電容器做高電壓介損試驗。
（4）自動識別50Hz / 60Hz系統電源，并支持發電機供電，即使頻率波動大，也可正常測量。
（5）內置串聯和并聯兩種介損測量模型，方便儀器檢定。
（6）可存儲255組測量數據。
（7）CVT自激法測量時，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件。
（8）中文圖文菜單，大屏幕背光LCD顯示更清晰，電流電壓實時監視。
（9）優化的電路設計，使正/反接線的準確度和穩定性一致。
（10）自動識別外接高壓試驗電源頻率40Hz～70Hz，支持工頻電源、變頻電源和串聯諧振電源做大容量高電壓介損試驗。
（11）具有反接線低壓屏蔽功能，在220kVCVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量。
（12）帶計算機接口。通過該接口，實現測量、數據處理和報表輸出，也可實現儀器內部測量軟件升級。可集成到綜合高壓試驗車上。
（13）配置熱敏打印機，使打印更加快捷、無噪音和清晰。
（14）增加回路接觸不良放電提示功能，以方便判別接線是否可靠。
（15）增強反接線低壓屏蔽功能，可一次接線同時測出兩個電容的電容量和介損值。
（16）增加CVT變比功能，可測量CVT變比和相位誤差。
1.3供貨范圍
（1）儀器主機 （2）使用說明書和產品合格證
（3）專用測試電纜線 （4）電源線
（5）備用色帶、打印紙和保險管 （6）其它詳見《裝箱單》
