地下電纜故障點定位儀器，可以準確定位地下敷設電纜的短路故障點，工作原理是通過在故障電纜施加高電壓，在短路故障點會產生高壓放電，在地面通過偵測設備準確定位。對快速查找故障點提供了很大幫助。
電纜故障定位儀是對電纜故障進行定位的測試的試驗儀器，電纜故障定位儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，電纜故障定位儀配備聲測法定點儀，可以用來準確測定故障點的準確位置，適用于測試各種型號、不同等級電壓的電力電纜及通信電纜，電纜故障定位儀的試驗原理是通過發射脈沖和反射脈沖之間的距離，電纜故障定位儀實現定位的主要原理是跨步電壓定點法。

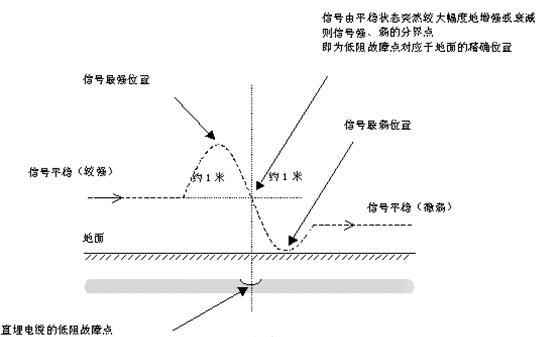

電纜故障定位儀跨步電壓定點法：給被測電纜施加脈動或脈沖信號，如果電纜故障點處存在破損并接大地，在故障點附近就存在跨步電壓現象，故障點前、后電壓方向互反。

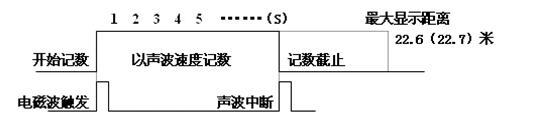

電纜故障定位儀測試原理：電力電纜故障測試儀由電力電纜故障測試儀主機、電纜故障定位儀、電纜路徑儀三個主要部分組成。電纜故障測試儀主機用于測量電纜故障故障性質，全長及電纜故障點距測試端的大致位置。電纜故障定點儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的準確位置。對于未知走向的埋地電纜，需使用路徑儀來確定電纜的地下走向。電力電纜故障進行測試的基本方法是通過對故障電力電纜施加高壓脈沖，在電纜故障點處產生擊穿，電纜故障擊穿點放電的同時對外產生電磁波并同時發出聲音。

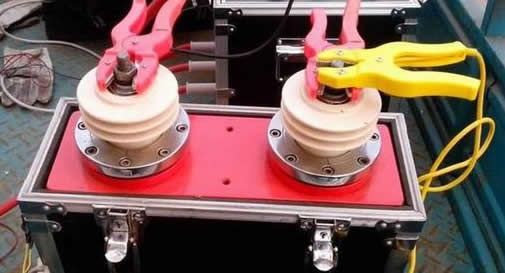

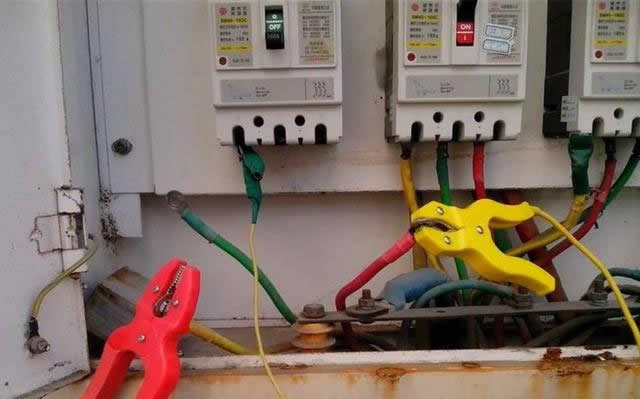

首先通過兆歐表判斷出哪幾相電纜存在短路故障，將高壓發生器放電端口通過放電夾鉗接入。將放電夾鉗接入故障電纜，另一頭接高壓電容。

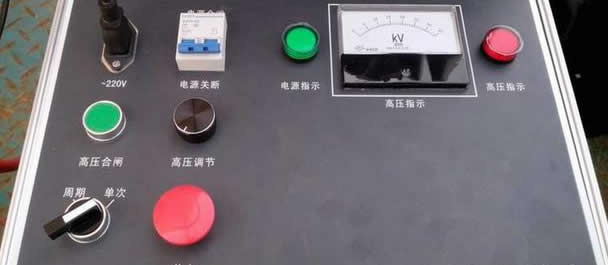

合上開關，啟動設備，將轉換開關打到連續放電。緩慢加大放電電壓。
有時放電充分直接就可以聽到“啪啪”的放電聲，在故障點處能明顯感覺到地面的震動。找到故障點后，開挖修復。
