電纜故障測試儀s32原理及技術參數
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
1、電纜故障測試儀s32設備概述

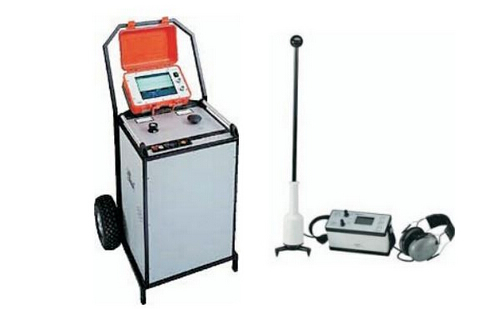

德國SebaKMT公司生產制造的S32電纜故障定位系統由SPG32-1750高壓?jiǎn)卧?nbsp; T30E數碼脈沖反射儀、T16+智能準確定點儀組成；
集預定位功能和準確定點功能為一體的S32系統，采用目前先進弧反射預定位技術和超寂靜聲音追蹤準確定點技術，故障定位簡單、快速、準確、安全，消除了分體式儀器需要現場復雜接線、無安全閉鎖裝置、儲能電容器放電過程起始部分波形雜亂等等缺點。
即使初學者也能辨認出電纜遠端和故障點的反射波形，輕松完成故障準確定位。
德國賽巴SebaKMT S32電力電纜故障定位系統可解決380V、6KV、10KV、35KV、110KV、220kV的電力電纜的各種故障檢測和故障點的定位，包括：低阻短路、低阻接地、高阻接地、高阻短路、斷路、閃絡性、泄漏性、間歇性等故障。
2、電纜故障測試儀s32設備特點
（1）便攜式手推車型，適合于野外作業。
（2）全中文界面，操作簡單，快捷
（3）高壓沖擊和故障點預定位一體化組合，操作方便，安全
（4）準確定位T16+，聲磁同步儀，定位更準確，更快捷
（5）原產地: 德國
（6）兼顧性能優異：同一套系統，通過0-32kV輸出電壓，可定位380V，6kV， 10kV，35kV，110kV，220kV電纜各種故障
3、電纜故障測試儀s32設備組成
S32電纜故障定位系統的由三部分組成：
（1）SX數碼脈沖發射儀
（2）SPG32-1750高壓?jiǎn)卧?br />
（3）T16+智能準確定點儀
4、電纜故障測試儀s32設備技術參數
4.1 SPG32-1750高壓?jiǎn)卧夹g(shù)參數：
脈沖輸出電壓： 0——32kv，連續可調
大能量： 1750J@32kv
外護套故障準確定點： 0—5KV，160mA
高阻故障轉換： 0—32KV，160 mA
脈沖間隔： 3——10秒
絕緣測試： 0——32kv，連續可調
高壓預定位： 0——32kv，連續可調
電源： 220V, 50Hz, 2kVA
尺寸（長*寬*高）： 800*800*1250mm
重量： 90kg
4.2數碼脈沖發射儀SX
突出優勢
1、采用弧反射滑動著作權，一次放電15 次脈沖波形，供操作者挑選
2、獨特、友好的統一界面，與車載CENTRIX用戶界面相同
3、中央處理器采樣頻率高達400MHz，適合接頭進水型疑難故障快速定位
4、電壓變化率U Trigger 觸發著作權，對高阻故障觸發瞬間過程深度優化
5、Teleflex SX是對已下架老產品Teleflex T30E的升級換代
6、雙操作方式：一鍵適單鍵操作、觸摸屏操作
電纜故障測試儀s32技術參數
量程
0m-160km
脈沖寬度
20 ns … 10 μs
脈沖幅值
5V … 50 V
分辨率
0.1 m
采樣頻率
高400 MHz
增益
- 37 … +37 dB
抗衰減調節
0 … 22 dB ProRange (0 … 100 %)
半波速v/2
10 … 149.9 m/μs
動態量程
> 80 dB
輸出特性阻抗
50 Ω
阻抗自動匹配
8 Ω ... 500 Ω連續可調
觸發方式:
ΔU Trigger自動觸發
弧反射滑動ARMslide
15 次脈沖波形, 標準步長256 μs , 可調
輸入高壓保護
> 400 V交流時自動保護
液晶顯示器
10.4“ 彩色TFT 1024x768, 600 cd/m2, 觸摸屏, CCFL均勻背光
內存容量
4G
連接端子
標配前置2只xUSB插孔、Can總線；可選寬帶網插孔，可選LON
測量輸入
L1 L2, U/I, ARM, Trigger
防塵防水等級
IP 65（上蓋合入）； IP 54 （上蓋打開）
電源
內置充電電池；110 … 240 V交流, 50Hz, 30 VA,；12V外置蓄電池
體積 (長x高x深)
362 x 306 x 195 mm
質量
10kg
環境溫度 操作 -20 °C ... +50 °C / 存儲 -30 °C ... +60 °C
Teleflex SX采用了弧反射滑動ARM Slide著作權，一次放電可提供15個脈沖波形，分叉點清晰，自動卡點
（1）是二次脈沖法的改進和發展，是德國SebaKMT公司的著作權技術
（2）提高了電纜遠端和近端故障的定位精度
（3）雙倍的沖擊能量可對高阻故障進行有效地精度定位
（4）單脈沖技術，可單次發射脈沖，也可連續發射脈沖
（5）在低阻故障上可以加更高的沖擊能量
（6）清晰、準確的電纜故障波形
弧反射法技術工作程序
步：參考波形的測量
用一個專門的脈沖發生器產生的1000V或200V測試脈沖測量參考波形
第二步：故障波形的測量
高壓沖擊：0-32KV可調，擊穿故障點
然后，測試脈沖1000V和200V測量故障波形
弧反射法的實測參數波形和故障波形
4.3準確定位儀T16+
（1）著作權技術的噪聲濾波技術有效消除各種外界干擾
（2）聲磁同步準確定位，定位更準確，誤差僅0.1米
（3）基本方法：聲磁同步法
（4）技術參數：
（一）T16+防風麥克風探頭
1
探地麥克風類型
DPP-SU全數字智能探頭
2
動態量程
磁通道〉110dB；聲通道〉110dB
3
頻率范圍
100---1500Hz
4
濾波量程
關閉濾波 100---1500Hz
低通 100---400Hz
帶通 150---600Hz
高通 200---1500Hz
5
觸發
聲學全自動觸發；磁場全自動觸發
6
噪音抑制
BNR背景數字降噪，只允許真正故障點的沖擊放電聲輸出
7
啞音調節
APM全自動靠近式啞音
8
探頭體積
外徑230mm*高140mm
9
手柄長度
450---750mm
10
探頭質量
2.2kg（含堿性電池和手柄）
11
探地麥克風防水風塵等級
IP65
（二）T16+接收機主機技術參數
序號
項目
參數
12
接收機主機類型
DPP-CU全數字智能主機
13
液晶顯示
TFT超亮液晶顯示器，320*240彩色點陣
14
增益
〉120dB,全自動調節
15
職業安全健康
音量限制84dB，滿足OSHA 1910.95職業健康標準
16
連續工作時間
〉10小時
17
電源
6節1.5V5號堿性電池
18
主機體積
65mm*225mm*100mm（長×寬×高）
19
主機質量
0.9kg（含堿性電池）
20
主機防水防塵等級
IP54
5、S32系統操作程序
步：將S32手推車推到故障電纜近端終端頭旁邊。確認電纜已停電，確認遠端電纜終端頭各相導體線芯均懸空。
第二步：用一只萬用表和一只搖表判斷電纜故障性質，選出故障電纜絕緣電阻低的一相作為故障相。
第三步：分別將手推車的紅色高壓測試電纜接故障相導體線芯，黑色夾子接系統地；手推車的地線接系統地；故障電纜銅屏蔽地線與鎧裝地線接系統地。
第四步：打開T30E脈沖反射儀電源開關，選擇“輕松模式”，進一步選擇“預定位方式”。
第五步：按照T30E脈沖反射儀的中文提示，打開集成式高壓?jiǎn)卧娫撮_關，將工作方式調節設置在“ARM”檔，升壓，直到集成式高壓?jiǎn)卧a(chǎn)生放電。
第六步：T30E自動卡點，自動顯示電纜故障距離，自動顯示電纜全長，
單位：米。
第七步：按照T30E脈沖反射儀的中文提示，將工作方式調節設置在“SWG”準確定位檔，升壓，直到集成式高壓?jiǎn)卧a(chǎn)生放電。
第八步：根據預定位的電纜故障距離，攜帶T16+聲磁同步定點儀進行準確定點。在0.1米范圍內指出電纜故障點的準確位置，電纜故障測試結束。
